Du sitter sent med ett anbud. Ritningen är öppnad i Acrobat, måttsättningen ser rimlig ut, men när du mäter en huvudstam stämmer inte längden mot sektionsmarkeringen. Du zoomar in. Linjerna blir tjockare, texten flyttar sig optiskt och plötsligt känns en enkel mängdning som ett lotteri. Det är ofta där frågan om vad är pdf slutar vara teoretisk och blir en ren lönsamhetsfråga.

I svensk bygg- och installationsverksamhet är PDF inte bara ett filformat. Det är arbetsunderlag, granskningsyta, anbudsbärare och ibland arkivhandling. När man behandlar PDF som “bara ett dokument” uppstår misstagen som äter tid, skapar omtag och i värsta fall ger fel pris ut mot kund.

Innehållsförteckning

• PDF i byggbranschen Mer än bara ett dokument

  • Därför blir PDF affärskritiskt

• Vad är en PDF-fil egentligen?

  • Det som faktiskt finns i filen

  • Varför portabilitet inte räcker

• PDF-standarder du måste känna till PDF/A och PDF/X

  • PDF/A när handlingen måste överleva tiden

  • PDF/X när utskrift och återgivning måste sitta

  • När standarden gör verklig skillnad

• Arbetsflöden med PDF-ritningar för entreprenörer

  • Öppna rätt och kontrollera skalan direkt

  • Kommentera så att andra förstår

  • Mäta manuellt utan att lura dig själv

  • När OCR hjälper och när det inte räcker

• Undvik dyra misstag Säkerhet och fallgropar med PDF

  • Tre fallgropar som återkommer

  • När manuell mängdning blir riskfylld

  • Säkerhet handlar också om ansvar

• Från statisk ritning till smart kalkyl med AI

  • Vad som förändras i praktiken

  • PDF blir användbar först när den går att verifiera

PDF i byggbranschen Mer än bara ett dokument

I byggprojekt cirkulerar många format, men PDF har blivit det format nästan alla kan öppna, skicka vidare och skriva ut utan diskussion. Det är också därför så många fel gömmer sig där. Filen ser färdig ut, men det betyder inte att den är bra att kalkylera på.

PDF utgör upp till 70% av ritningsfilerna i svenska byggprojekt, och 62% av installationsföretag i Skåne rapporterar fördröjningar på 2-4 veckor per projekt på grund av problem med PDF-tolkning, enligt underlag om digitalisering och byggprocesser från Karlstads universitet. Det där känner många kalkylatorer igen utan att behöva se siffrorna. Problemen kommer sällan från en enda katastrof. De kommer från små fel som byggs på varandra.

En PDF-ritning kan vara ren och exakt. Den kan också vara en utskrift av en skanning av en gammal handling som sedan sparats om flera gånger. Båda filerna heter “Ritning plan 2.pdf”. För kalkylarbetet är de nästan två olika världar.

Därför blir PDF affärskritiskt

När du räknar VVS eller rör är du beroende av tre saker i underlaget:

• Skalan måste hålla. Om referensmåttet är fel blir hela mängdningen fel.

• Linjer måste gå att tolka. Om exporten är dålig blandas system, schakt och symboler ihop.

• Text måste vara läsbar. Rumsnamn, dimensioner och hänvisningar styr vad du faktiskt ska prisa.

Om en av de tre faller, då börjar du gissa. Gissning hör inte hemma i ett skarpt anbud.

En PDF som ser snygg ut på skärmen kan fortfarande vara dålig som kalkylunderlag.

Det är också därför generiska guider om PDF sällan hjälper kalkylatorer. De förklarar hur man öppnar en fil eller skickar den via mejl. De säger nästan inget om skalfel, platta exports, försvunna lager eller varför en ritning blir svår att mäta trots att den ser “normal” ut.

För entreprenörer som vill få ordning på sitt digitala arbetsflöde finns det bra exempel på hur branschen jobbar bredare med digitala verktyg i den här genomgången av appar för byggbranschen. Poängen är enkel. Den som förstår PDF på riktigt räknar snabbare, frågar smartare och släpper färre fel in i kalkylen.

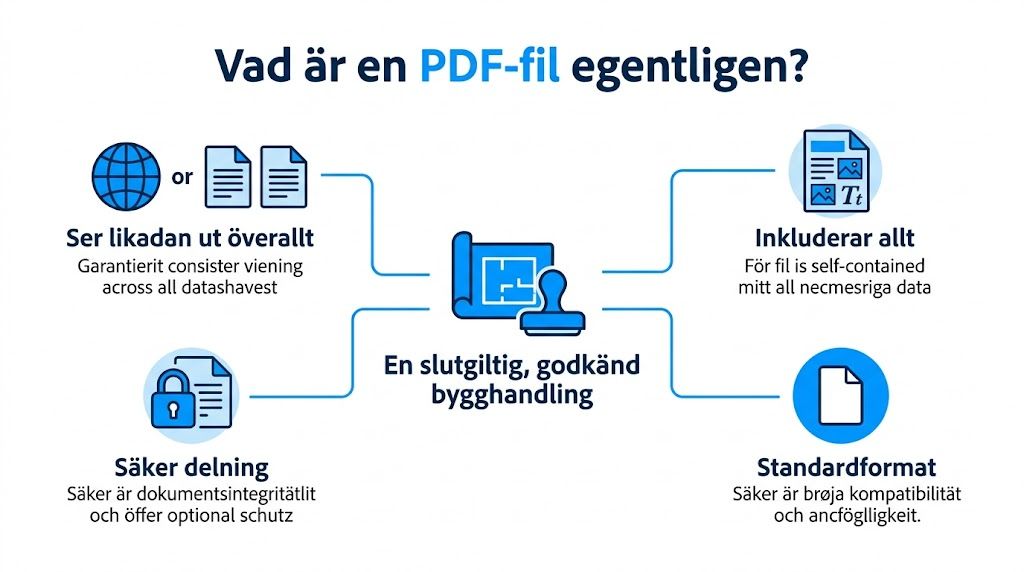

Vad är en PDF-fil egentligen?

PDF står för Portable Document Format. I praktiken betyder det att filen är skapad för att se likadan ut oavsett vem som öppnar den, på vilken dator den öppnas och vilken skrivare som används. För byggbranschen är det användbart eftersom en bygghandling måste vara stabil när den delas mellan beställare, konsult, entreprenör och underentreprenör.

Tänk på en PDF som en godkänd handling som är “fryst”. En Word-fil eller en CAD-fil är ett arbetsmaterial som går att ändra löpande. En PDF är när någon säger: det här är versionen du ska läsa, granska eller prisa på.

Det som faktiskt finns i filen

Alla PDF:er är inte uppbyggda på samma sätt. För en kalkylator spelar det stor roll om ritningen består av raster eller vektor.

En skannad pappersritning blir ofta raster. Den går att läsa, men den är sällan trevlig att mängda i. En bra export från AutoCAD eller motsvarande innehåller oftare vektordata, vilket gör linjer renare och mätningen säkrare.

Varför portabilitet inte räcker

Många juniora kollegor fastnar vid själva grundidén. “Den ser likadan ut för alla, då är den väl säker?” Nej. Portabilitet betyder att presentationen är stabil. Det betyder inte att innehållet är smart strukturerat, lätt att mäta eller bra för vidare analys.

Praktisk regel: Fråga inte bara om du har fått en PDF. Fråga vilken sorts PDF du har fått.

En bra PDF för anbudsarbete brukar ha tydlig text, konsekventa linjetjocklekar, korrekt skala och gärna vektorinformation kvar från originalet. En dålig PDF är ofta komprimerad hårt, utskriven till “platt” bild eller exporterad utan kontroll av skala och läsbarhet.

När någon frågar vad är pdf, brukar det enkla svaret vara “ett universellt dokumentformat”. I byggbranschen räcker inte det svaret. Det korrekta svaret är att PDF är ett behållarformat. Det kan bära bra underlag eller dåligt underlag. Jobbet är att avgöra vilket innan du börjar räkna.

PDF-standarder du måste känna till PDF/A och PDF/X

De flesta i produktion bryr sig inte om PDF-standarder förrän något går fel. Det är synd, för två standarder påverkar vardagen mer än många tror. Den ena handlar om arkivering. Den andra om förutsägbarhet vid utskrift och teknisk återgivning.

PDF/A när handlingen måste överleva tiden

PDF/A-1 är en ISO-standardiserad variant av PDF, utvecklad för långtidsbevarande av elektroniska handlingar enligt beskrivningen av PDF/A-1 hos iBinder. Den förbjuder sådant som riskerar att försvinna eller bete sig olika över tid, som JavaScript, multimedia och externa länkar. Den kräver också att typsnitt bäddas in helt, att färger hanteras med inbäddad ICC-profil och att metadata struktureras enligt XMP.

Det här låter administrativt, men konsekvensen är praktisk. Filen blir mer självförsörjande. För anbudsunderlag, relationshandlingar och dokument som ska sparas länge är det en stor fördel.

Samma underlag beskriver också att AI-baserad mängdning har visat sig vara 15-25% mer träffsäker på PDF/A-ritningar tack vare deras förutsägbara struktur. Det är logiskt. När filen är konsekvent byggd blir den lättare att läsa maskinellt och säkrare att validera.

PDF/X när utskrift och återgivning måste sitta

PDF/X hör hemma i tryckvärlden, men har praktisk betydelse även för bygg. När ritningar skrivs ut för granskning, samordning eller platsmöten vill du att linjer, färger och text återges utan överraskningar. PDF/X-formaten är skapade just för kontrollerad överföring.

Det viktiga för dig som kalkylator är inte att kunna hela standardfamiljen utantill. Det viktiga är att förstå principen. Standardiserade PDF-flöden minskar antalet osynliga fel, särskilt när filer passerar mellan olika system, datorer och utskriftsrutiner.

När standarden gör verklig skillnad

Några lägen där standarder spelar större roll än många tror:

• Långtidslagring av handlingar. PDF/A är rätt tänk när dokument ska kunna öppnas långt senare.

• Skick mellan många aktörer. En striktare struktur minskar risken att något tappas på vägen.

• Automatiserad analys. Förutsägbara filer är lättare att tolka än hemmasnickrade exports.

• Utskrift av tekniska ritningar. PDF/X-tänk minskar problem med återgivning av linjer och färger.

Om du får välja mellan en “vanlig” PDF och en PDF skapad med tydlig standarddisciplin, välj det senare. Du sparar inte bara arkivproblem. Du minskar också friktionen i hela kalkylkedjan.

Arbetsflöden med PDF-ritningar för entreprenörer

Det finns ett enkelt sätt att känna igen en ovan kalkylator. Personen börjar mäta direkt. En erfaren kalkylator börjar med att ifrågasätta filen. Det sparar tid redan första halvtimmen.

Öppna rätt och kontrollera skalan direkt

Öppna ritningen i ett verktyg som faktiskt är byggt för dokumentgranskning, till exempel Adobe Acrobat eller Bluebeam Revu. Kontrollera sedan ett känt referensmått. Inte ett ungefärligt. Ett känt mått.

Gör det här innan du markerar en enda meter rör:

1. Läs ritningshuvudet. Titta efter skala, revisionsstatus och ritningstyp.

2. Kalibrera mätverktyget mot ett tydligt referensmått i ritningen.

3. Dubbelkolla i en annan riktning. En bra kalibrering ska hålla både horisontellt och vertikalt.

Om mätningen avviker tidigt ska du stanna. Det är mycket billigare att skicka en fråga än att räkna om allt senare.

Kommentera så att andra förstår

Kommentarer i PDF ska fungera som arbetskommunikation, inte som privata minneslappar. Skriv därför så att en projektledare, inköpare eller montör förstår vad du menar när filen öppnas flera dagar senare.

Bra kommentarer brukar innehålla:

• Plats i ritningen. Ange zon, plan eller axel.

• Frågeställning. Beskriv exakt vad som är oklart.

• Konsekvens. Förklara vad oklarheten påverkar i kalkylen.

Skriv hellre “Saknar dimension på stam i schakt B, påverkar mängd och ventildel” än “Kolla detta”.

Mäta manuellt utan att lura dig själv

Manuell mätning fungerar. Den fungerar bara inte alltid bra. Särskilt inte när ritningen är hårt komprimerad, delvis rasterbaserad eller exporterad med visuella artefakter.

Enligt Fridholm & Partners genomgång av PDF-standarder tvingar PDF/X-1a fram inbäddade typsnitt och enhetlig färgrymd, och för AI-analys ökar detta mätprecisionen för tekniska system med upp till 22% eftersom enhetlig vektorstruktur minskar störningar i tolkningen av rörlängder och komponenter. Även när du mäter manuellt märks samma grundprincip. Ren struktur ger färre tolkningsfel.

Om linjerna flyter ihop när du zoomar, då ska du lita mindre på ritningen och mer på din kontrollrutin.

När OCR hjälper och när det inte räcker

OCR, alltså textigenkänning, kan rädda skannade handlingar genom att göra text sökbar. Det är nyttigt när du snabbt behöver hitta rumsnamn, systembeteckningar eller noter. Men OCR gör inte en dålig ritning till en bra mätritning.

Använd OCR när du behöver:

• Söka i text i skannade handlingar

• Hitta återkommande beteckningar snabbare

• Underlätta granskning inför frågor till konsult

Använd inte OCR som ursäkt för att hoppa över skal- och kvalitetskontrollen. Vill du få bättre träff på skala i praktiken hjälper det att gå tillbaka till en tydlig metod, som i den här guiden om hur man räknar ut skala på ritningar.

Undvik dyra misstag Säkerhet och fallgropar med PDF

De dyraste PDF-felen ser ofta små ut i början. Ett felkalibrerat mått. En plattad fil där lagerinformation är borta. En skanning som är så suddig att symboler ser rätt ut tills du förstorar. När anbudet väl är skickat finns sällan någon marginal för att “tolka om” underlaget.

Det största problemet är att PDF ger en falsk känsla av kontroll. Filen öppnas. Den går att skriva ut. Alla ser samma sida. Då antar många att den också är tekniskt säker att mäta på. Det antagandet kostar pengar.

Tre fallgropar som återkommer

Först kommer fel skala. En ritning kan ha rätt angiven skala i titelfältet men ändå vara sparad, beskuren eller exporterad på ett sätt som gör att mätverktyget visar fel.

Sedan kommer platta PDF:er. När lager, objektstruktur eller tydliga linjehierarkier försvinner blir det svårare att skilja installation från bakgrund, särskilt i trånga teknikytor.

Den tredje är dålig bildkvalitet. Lågupplösta skanningar skapar osäkerhet i symboltolkning, textläsning och gränsdragning mellan system.

När manuell mängdning blir riskfylld

Det här är inte bara en irritation i vardagen. Enligt uppgiften som sammanfattar tekniska begränsningar i PDF-formatet leder särskilt hanteringen av vektordata vid zoomning till att 55% av små installationsföretag i södra Sverige upplever felmarginaler på 20-30% vid manuell, PDF-baserad mängdning. För en junior kollega är lärdomen enkel. Du ska aldrig låta skärmbilden ensam övertyga dig om att filen är tillförlitlig.

Granska filen som om någon annan ska betala för ditt misstag. Det är ofta precis det som händer.

Säkerhet handlar också om ansvar

PDF används också för att dela känsliga underlag. Därför behöver du tänka på mer än bara mätbarhet.

• Lösenordsskydd passar när underlaget innehåller känsliga uppgifter eller cirkulerar brett.

• Digitala signaturer hjälper när du måste kunna verifiera att handlingen inte har ändrats.

• Versionsdisciplin är avgörande. En gammal PDF med rätt filnamn är fortfarande fel underlag.

En enkel rutin är att kontrollera revisionsbeteckning, skala, läsbarhet och om filen verkar vara vektorbaserad innan du börjar mängda. Det låter grundläggande, men det är just de grundläggande kontrollerna som skiljer ett gediget anbud från ett chansspel.

Från statisk ritning till smart kalkyl med AI

PDF har länge varit slutstationen i informationsflödet. Någon projekterar i ett verktyg, exporterar till PDF och sedan börjar nästa person läsa, mäta och tolka manuellt. Det arbetssättet gör filen till ett passivt underlag. Det är där de moderna arbetsmetoderna skiljer sig från de gamla.

AI-baserad analys behandlar inte PDF som en död bild. Den försöker läsa strukturen, hitta objekt, förstå symboler och koppla mätning till faktisk kalkyllogik. För VVS- och rörentreprenörer är det intressant eftersom mycket av tiden annars går åt till repetitivt arbete. Leta stam. Följ sträckning. Markera komponent. Summera. Kontrollera. Börja om när underlaget byts ut.

Vad som förändras i praktiken

När en PDF analyseras maskinellt blir arbetsflödet annorlunda:

• Identifiering av objekt kan ske snabbare än vid manuell genomgång.

• Mätning av längder och mängder blir mer konsekvent när samma regler används hela vägen.

• Export till kalkylunderlag blir mindre beroende av manuell överföring mellan olika verktyg.

Det betyder inte att människan försvinner. Tvärtom. Den erfarna kalkylatorn behövs fortfarande för att bedöma systemval, avgränsningar, entreprenadomfattning och risk. Skillnaden är att tiden läggs på bedömning i stället för på klickarbete.

PDF blir användbar först när den går att verifiera

AI löser inte dåliga underlag magiskt. En usel skanning är fortfarande en usel skanning. Men rätt typ av analysverktyg kan göra mycket mer av en PDF än ett traditionellt mätverktyg klarar, särskilt när ritningarna kommer i stora volymer eller uppdateras ofta.

Det här är också skälet till att smartare PDF-arbete hör ihop med hela planeringen i projektet. En ritning är inte isolerad från resten av produktionen. Den påverkar etablering, sekvensering och samordning. För den som vill se hur digital planering och platslogik hänger ihop i praktiken finns ett relevant exempel i den här genomgången av APD-plan exempel i byggprojekt.

Den moderna kalkylatorns konkurrensfördel är inte att klicka snabbare i en PDF. Det är att fatta bättre beslut utifrån underlaget.

Frågan vad är pdf får därför ett annat svar i dagens byggbransch än för några år sedan. PDF är fortfarande ett dokumentformat. Men i rätt arbetsflöde blir den också startpunkten för strukturerad analys, säkrare mängdning och bättre anbud.
