Skapa en perfekt linjal i verklig storlek enkelt

Du sitter med en PDF på skärmen, anbudet ska ut, och ritningen ser nästan rätt ut. Nästan är problemet. Om skalan inte stämmer, eller om någon har skrivit ut, skannat om och sparat om underlaget ett varv för mycket, räcker ett litet mätfel för att hela mängdningen ska börja glida.

Det är där en linjal i verklig storlek blir mer än ett enkelt webbverktyg. För en kalkylator, projektledare eller VVS-entreprenör är det första steget i en arbetsmetod där du går från snabb kontroll på skärm till säker mätning i ritning, och vidare till ett mer standardiserat sätt att räkna. När den biten sitter blir besluten bättre, tempot högre och osäkerheten lägre.

Innehållsförteckning

• Varför exakt digital mätning är avgörande i byggprojekt

  • Små fel blir dyra snabbt

  • Det handlar om arbetsmetod, inte bara verktyg

• Kalibrera din skärm för en exakt digital linjal

  • Börja med ett känt referensmått

  • Så gör du kalibreringen i praktiken

  • Vanliga misstag som gör att måttet driver

• Skapa en pålitlig papperslinjal från din skrivare

  • Det som förstör utskriften

  • En enkel kontroll innan du använder linjalen

  • När en utskrift är rätt val

• Verifiera och kalibrera skala på digitala ritningar (PDF & CAD)

  • Utgå aldrig från att angiven skala stämmer

  • En praktisk metod som håller i vardagen

  • När PDF och CAD beter sig olika

  • Det som skiljer en snabb mätning från en pålitlig mängdning

• Felsökning och avancerade mätningstips

  • När underlaget är dåligt

  • AR är snabbt men inte alltid rätt verktyg

• Från manuell mätning till automatiserad mängdning med AI

  • Var manuellt arbete tappar fart

  • Därför blir automation nästa steg

Varför exakt digital mätning är avgörande i byggprojekt

Det vanligaste felet i tidiga kalkyler är inte att någon räknar slarvigt. Det är att teamet mäter på ett underlag som aldrig verifierats ordentligt. En ritning kan se skalenlig ut på skärmen men ändå vara fel visad, fel exporterad eller fel skalad i PDF-läsaren.

För kalkylsidan får det direkta följder. Rörlängder blir fel, schakt tas upp för snävt, komponentmängder glider och anbudet byggs på antaganden i stället för kontroll. I slutänden märks det som tappad marginal eller osäker prissättning.

I Sverige hanterade byggbranschen 1,2 miljoner byggprojekt med ritningsmätningar under 2023, och digitala mätverktyg kan minska manuella fel med upp till 85% enligt PiliApps beskrivning av cm-linjal i verklig storlek. För oss som jobbar med VVS och installation säger det egentligen allt. Mätningen är inte en sidofråga. Den är en del av kalkylens kvalitet.

Små fel blir dyra snabbt

Det är lätt att tänka att några millimeter hit eller dit inte spelar så stor roll. På en enkel detalj stämmer det ibland. På en hel ritning gör det inte det.

Två saker brukar slå hårdast:

• Fel i längdmängder: När samma lilla avvikelse följer med genom flera stråk blir totalen snabbt fel.

• Osäkra anbud: När kalkylatorn inte litar på mätningen lägger man ofta på marginal i priset, eller så avstår man från att lämna ett skarpt bud.

• Dubbelarbete: Någon måste kontrollmäta igen, ofta sent i processen när tiden redan är knapp.

Praktisk regel: Om du inte har verifierat skalan har du egentligen inte börjat mäta än.

Det här är också skälet till att enkla digitala verktyg fortfarande har en tydlig plats. En bra linjal i verklig storlek på skärm räcker långt för snabbkontroller, utsnitt, detaljer och rimlighetsbedömningar. För många team är det första steget innan man går vidare till mer specialiserade verktyg, appar eller mer avancerade appar för byggbranschen.

Det handlar om arbetsmetod, inte bara verktyg

Den stora skillnaden i praktiken är inte om du använder en fysisk linjal eller en digital. Skillnaden är om du arbetar med en verifierad referens eller med antaganden.

En erfaren kalkylator gör ofta samma sak varje gång. Kontrollera visning. Kontrollera skala. Kontrollmät ett känt objekt. Först därefter börjar mängdningen. Det arbetssättet låter enkelt, men det är just därför det fungerar. Det tar bort gissningar tidigt, när de fortfarande är billiga att rätta.

Kalibrera din skärm för en exakt digital linjal

En digital linjal är bara så bra som skärmen den visas på. Om skärmen visar fel fysisk storlek spelar det ingen roll hur snyggt verktyget ser ut. Du mäter ändå på en förvrängd referens.

Principen bakom en linjal i verklig storlek är skärmkalibrering. Enligt Lantmäteriets kompendium om mätning och geodetisk metodik användes digital mätning i 72% av byggprojekten 2022, och en korrekt kalibrerad 96 PPI-skärm kan visa en 30 cm-linjal med en felmarginal under 0,5 mm.

Börja med ett känt referensmått

Du behöver inte börja med något avancerat. Det viktiga är att du använder ett objekt med ett känt mått.

Vanliga referenser är:

• Kreditkort: Ett bra val när du vill kalibrera snabbt vid skrivbordet. Måttet som ofta används i verktyg är 85,6 mm.

• A4-papper: Praktiskt när du vill kontrollera en längre sträcka på skärmen. Bredden är 21 cm.

• Fysisk linjal eller tumstock: Bra som slutkontroll, särskilt om du vill verifiera flera punkter på skärmen.

En del onlineverktyg låter dig justera PPI manuellt. Det är egentligen bara ett sätt att tala om för verktyget hur tät din skärm är i pixlar per tum. När den inställningen stämmer, stämmer också den visuella längden.

Så gör du kalibreringen i praktiken

Arbetsgången ska vara enkel och upprepbar. Kör samma rutin varje gång du byter skärm, webbläsare eller zoomnivå.

1. Öppna verktyget i full vy. Undvik förstoring i webbläsaren. Om sidan ligger på annan zoom än normal riskerar du att kalibrera fel redan från start.

2. Lägg referensobjektet mot skärmen. Kreditkort mot markerad mall eller ett A4 mot den visade skalan fungerar bra.

3. Justera tills måttet stämmer exakt. Ser den digitala skalan för lång ut, minska. Ser den för kort ut, öka.

4. Ladda om sidan när verktyget kräver det. Verktyg som Ginifab rekommenderar att du trycker F5 efter PPI-justering för att säkra att skalan visas korrekt.

5. Kontrollmät en gång till. Mät inte bara ett kort avstånd. Kontrollera gärna även en längre sträcka så att felet inte byggs upp över skärmen.

Mät alltid mot minst två punkter om du tänker använda skärmen för något mer än en snabb rimlighetskontroll.

Det som ofta ställer till det är inte själva kalibreringen utan omgivningen runt den. Operativsystemets skalning, extern skärm via docka, projektorskärmar och PDF-visning i olika program kan påverka hur stort något faktiskt visas. Därför räcker det inte att säga att skärmen “brukar stämma”.

En bra tumregel i kontorsmiljö är att kalibrera om när du byter arbetsplats, ansluter ny skärm eller märker att PDF-visningen ser annorlunda ut än vanligt.

Vanliga misstag som gör att måttet driver

Här är de fel jag ser oftast i praktiken:

När kalibreringen är rätt får du ett snabbt och pålitligt sätt att kontrollmäta detaljer. Det ersätter inte professionell ritningsmätning, men det tar bort mycket osäkerhet redan innan du går in i själva mängdningen.

Skapa en pålitlig papperslinjal från din skrivare

Det finns lägen där en fysisk referens är smidigare än skärmen. På möte, ute i boden, vid markering på en papperskopia eller när du snabbt vill dubbelkolla ett mått utan att växla mellan fönster. Då är en utskriven linjal fullt användbar, men bara om den skrivs ut i rätt skala.

Det vanligaste felet sitter i skrivardialogen. Många skriver ut en PDF-linjal och låter programmet automatiskt “anpassa till sida”. Då blir utskriften snyggare på pappret men sämre som mätverktyg. För en linjal är det förödande.

Det som förstör utskriften

Skrivare och PDF-program försöker ofta hjälpa till. Det vill du inte när du skriver ut en skala.

Kontrollera framför allt detta:

• Faktisk storlek: Välj utskrift i faktisk storlek om alternativet finns.

• Skala 100%: Om programmet visar procent ska den stå på 100.

• Ingen anpassning till sida: Avmarkera alla lägen som skalar automatiskt.

• Rätt papper: Se till att programmet verkligen skriver ut på den pappersstorlek du valt.

Om någon av de här inställningarna är fel kan du få en linjal som ser korrekt ut men som ändå mäter fel längs hela skalan.

En enkel kontroll innan du använder linjalen

Använd aldrig en utskriven linjal direkt från skrivaren utan kontroll. Det tar bara en halv minut att verifiera och sparar mycket irritation senare.

Gör så här:

1. Lägg den utskrivna linjalen mot en fysisk tumstock eller en känd fabrikslinjal.

2. Kontrollera nollpunkten först. Den ska ligga exakt rätt.

3. Jämför sedan minst ett kort och ett längre avstånd.

4. Om något avviker, skriv ut igen och kontrollera utskriftsinställningarna.

En papperslinjal är bäst som referensverktyg, inte som ersättning för ett genomtänkt mätsätt i ritningar.

Det här är särskilt användbart när du jobbar med papperskopior i möten, eller när du snabbt behöver markera en detalj utan att dra igång ett helt digitalt arbetsflöde. För rena kontrollfrågor fungerar det fint.

När en utskrift är rätt val

En utskriven linjal passar bra i tre lägen:

• Snabb avstämning i fält: När du vill jämföra mot utskriven detalj eller utsnitt.

• Pappersgranskning vid skrivbordet: När flera personer sitter med samma ritningskopia.

• Reservlösning: När skärmkalibrering inte är möjlig eller när någon annan i teamet behöver samma referens direkt.

Det som inte fungerar lika bra är att använda en papperslinjal som grund för större mängdning från varierande ritningsunderlag. Där ökar risken för kedjefel snabbt, särskilt om underlaget redan är skalat eller kopierat i flera led.

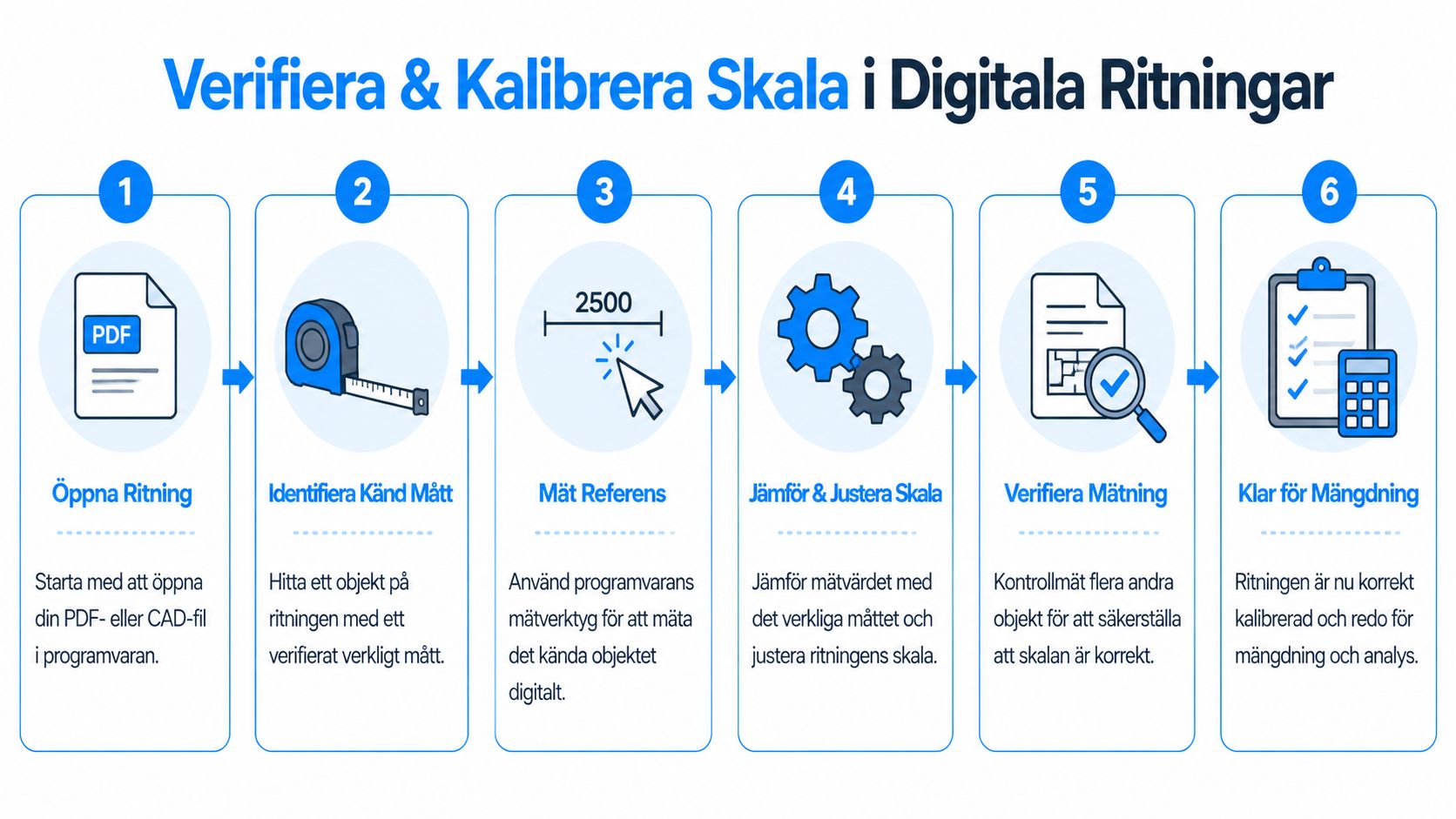

Verifiera och kalibrera skala på digitala ritningar (PDF & CAD)

Det är här arbetet blir professionellt på riktigt. En enkel linjal i verklig storlek hjälper dig att kontrollera visningen, men på PDF- och CAD-ritningar måste du verifiera själva ritningsskalan innan du mäter mängder.

Det räcker inte att titelrutan säger 1:50 eller 1:100. Om ritningen har exporterats fel, skrivits om eller lagts in i en PDF med annan sidstorlek kan den angivna skalan vara korrekt i teorin men fel i den fil du faktiskt använder. Enligt uppgiften om felaktig skalhantering i manuella mängdningar kan sådana fel ge mätavvikelser på upp till 20-30%, medan AI-driven skalningsdetektion anges nå 95% noggrannhet på standardritningar.

Utgå aldrig från att angiven skala stämmer

En erfaren kalkylator litar inte blint på etiketten i ritningshuvudet. Kontroll sker alltid mot något känt i själva underlaget.

Bra referenser i bygg- och installationsritningar är sådant som normalt har standardiserade mått eller tydligt projekterade måttangivelser. Det kan vara en dörröppning, ett schakt, en apparatplacering eller ett objekt där måttet framgår i text. Poängen är inte vilket objekt du väljer. Poängen är att du väljer något du kan verifiera.

En praktisk metod som håller i vardagen

När jag granskar underlag börjar jag med en enkel ordning. Inte för att den är elegant, utan för att den fångar fel tidigt.

1. Öppna ritningen i det program du faktiskt ska mäta i. Skala kan påverkas av visningsmiljön.

2. Hitta ett känt mått i ritningen. Välj något tydligt, helst inte ett litet symbolmått.

3. Mät objektet digitalt med programmets verktyg. Skriv ned vad programmet visar.

4. Jämför med verkligt eller angivet mått. Stämmer det inte, justera skalan eller kalibrera ritningen.

5. Kontrollmät fler punkter. En träff räcker inte om ritningen är skannad eller har dragits om.

6. Börja först därefter med mängdningen.

Det här arbetssättet är enkelt, men det är där mycket kvalitet byggs in.

Om två kontrollmått inte pekar åt samma håll har du inte ett mätproblem. Du har ett underlagsproblem.

När PDF och CAD beter sig olika

PDF och CAD ska inte hanteras likadant i huvudet, även om båda går att mäta i.

PDF lämpar sig bra för snabb kalkylgranskning och uppföljning, men där ser jag flest fel som kommer från exportkedjan. CAD är ofta bättre som grund om filen är ren och rätt uppbyggd, men där krävs mer disciplin kring enheter, lager och referensmått.

Det som skiljer en snabb mätning från en pålitlig mängdning

En snabb mätning svarar på frågan “är det ungefär rätt?”. En pålitlig mängdning svarar på frågan “kan vi lämna pris på detta utan att famla?”.

Skillnaden ligger oftast i tre saker:

• Verifierad skala före start

• Flera kontrollmått, inte bara ett

• Samma metod varje gång, oavsett projekt

När den rutinen sitter blir ritningsmätning mindre beroende av vem som råkar sitta med underlaget just den dagen. Det är då kvaliteten börjar bli repeterbar.

Felsökning och avancerade mätningstips

Det finns en seg idé om att rätt verktyg alltid löser mätningen. Så fungerar det inte i verkligheten. Otydliga skanningar, överritade PDF:er, sneda foton och trånga installationsutrymmen gör att även bra verktyg kan ge dåliga svar.

Det viktiga är att veta när du kan lita på mätningen, och när du ska backa, kontrollera om och byta metod.

När underlaget är dåligt

Suddiga eller hårt komprimerade ritningar är ett typiskt exempel. Linjer flyter ihop, symboler ligger för nära varandra och en liten markör i fel kant ger snabbt fel längd. I de lägena hjälper det sällan att zooma mer. Du förstorar bara osäkerheten.

Gör i stället så här:

• Sök efter bättre original först: En ren PDF eller ursprungsfil slår nästan alltid efterhandsjusteringar.

• Mät mellan tydliga skärningspunkter: Undvik mjuka kanter, raster och suddiga ändlägen.

• Dela upp böjda stråk i segment: På böjda rör och slingor fungerar flera korta mätningar bättre än en uppskattad helbåge.

• Jämför mot logik i systemet: Om en mätning ser konstig ut, kontrollera mot schaktläge, modulmått eller återkommande installationer.

En annan klassiker är ritningar utan tydligt känt kontrollmått. Då får du jobba bakvägen. Leta efter upprepade objekt, standardkomponenter eller någon detalj på annan ritning som går att koppla till samma del av projektet. Finns inget att verifiera mot ska du vara försiktig med att använda måttet som beslutsunderlag.

AR är snabbt men inte alltid rätt verktyg

AR-baserade mätappar är användbara i rätt situation. På plana ytor går det fort att få fram ett mått, och för enkla avstämningar kan det vara ett bra stöd. Men de är inte magiska.

Enligt uppgifterna för AR-baserad fotolinjal i Google Play når sådana appar 96% noggrannhet på plana ytor men bara 78% på oregelbundna ytor som isolerade rör, och 35% av användarfelen kommer från otillräcklig kalibrering. Det stämmer väl med hur de brukar fungera i installationsmiljö. Vägg funkar ofta hyggligt. Isolerat rör, reflexer och trånga schakt är en annan sak.

Det här är lägen där du ska vara extra vaksam:

• Oregelbundna ytor: Isolering, kopplingar och ojämna mantlar ställer till planigenkänningen.

• Reflexer och blank metall: Kameran får sämre underlag för att tolka kanter.

• För långt avstånd: Perspektivfel och distorsion märks tydligare.

• Dålig kalibrering: Om startläget är fel blir hela mätningen fel.

Se vilka funktioner som krävs för mer robust digital mängdning om du jämför enklare appar med mer avancerade arbetsflöden för ritningsanalys.

Snabbast metod är inte alltid bäst metod. Den bästa metoden är den du kan kontrollera i efterhand.

När det gäller komplexa VVS-miljöer är min grundsyn enkel. Använd AR för snabb orientering och platskontroll. Använd verifierad ritningsmätning när måttet ska styra kalkyl, beställning eller anbud.

Från manuell mätning till automatiserad mängdning med AI

Manuell mätning går att göra bra. Men den går inte att göra friktionsfritt, särskilt inte när ritningarna blir täta, systemen överlappar och underlagen kommer i flera filformat. Då börjar arbetsmetoden bromsa, även om personen som mäter är erfaren.

I flerbostadshus uppstår 45% av kostnadsöverskridanden från felaktig längdmätning på grund av överlappande lager, enligt underlaget om överlappande lager i flerbostadshusprojekt. Det är precis den typ av problem som manuella metoder har svårt att hantera stabilt när VVS, ventilation och el ligger tätt ovanpå varandra.

Var manuellt arbete tappar fart

Problemet är sällan en enskild mätning. Problemet är summan av hundratals eller tusentals beslut.

En manuell process tappar fart när du behöver:

• Skilja lager visuellt: Rör, vent och el korsar varandra och kräver tolkning.

• Hålla samma metod i hela teamet: Olika personer mäter olika noggrant.

• Räkna om vid ändringar: Ny revision betyder att någon måste börja om i delar av underlaget.

• Dokumentera spårbart: Det ska gå att visa hur mängden togs fram, inte bara att den “ser rimlig ut”.

Det är därför många kalkylteam når en gräns. De blir inte långsamma för att de saknar kompetens. De blir långsamma för att arbetsflödet är byggt kring manuella moment som inte skalar.

Därför blir automation nästa steg

När AI används rätt handlar det inte om att hoppa över kontroll. Det handlar om att flytta kontrollen till rätt nivå. I stället för att lägga tiden på att klicka varje linje manuellt kan teamet granska avvikelser, verifiera resultat och fokusera på kalkylbeslut.

För ritningar med flera system i samma vy är det särskilt värdefullt att kunna tolka och separera underlag i PNG, PDF och CAD utan att börja från noll varje gång. Där får automation en tydlig fördel mot klassisk manuell mätning, särskilt när anbudsunderlag ska fram snabbt och jämförbart.

Ett bra sätt att tänka är att den enkla linjalen fortfarande fyller en funktion. Den hjälper dig att kontrollera visning, verifiera detaljer och upptäcka orimligheter. Men när projektet blir större, lagren fler och tidskraven hårdare räcker det inte längre att bara mäta bättre. Du behöver också bearbeta ritningen smartare.

För team som vill korta ledtider och få bättre ordning mellan underlag, mängdning och anbud finns det mycket att vinna på att se hur digital planering och kalkyl hänger ihop i praktiken, till exempel i ett konkret exempel på APD-plan och projektnära arbetsflöde.

FutureCalc AB hjälper VVS- och installationsföretag att gå från manuell ritningsmätning till snabbare, mer standardiserad mängdning med AI. Om du vill kunna läsa in PNG, JPG, PDF och CAD, få stöd i tolkning av tekniska system och exportera tydliga anbudsunderlag, kan du läsa mer hos FutureCalc AB.
