Konvertera DWG till PDF: Din guide för byggbranschen

Du sitter med sista rundan i ett anbud. Ritningen är klar, mängdningen ska dubbelkollas, och beställaren vill ha underlaget som PDF innan dagen är slut. Men filen du fått från konsulten är en DWG. Mottagaren kan inte öppna den, kollegan får fel skala i sin utskrift och någon xref verkar ha tappats på vägen.

Det här är vardag i VVS och installation. Att konvertera DWG till PDF är inte bara en filfråga. Det påverkar om mängderna går att lita på, om underlaget går att dela utan strul och om anbudet håller när någon annan granskar ritningen. En bra PDF gör att alla tittar på samma underlag. En dålig PDF skapar diskussioner om skala, lager, symboler och ansvar.

I praktiken är det små inställningar som avgör om du får ett tillförlitligt underlag eller en ritning som ser rätt ut men räknas fel. Det gäller särskilt i svenska upphandlingar där underlaget ofta passerar mellan kalkyl, projektering, inköp och platsledning.

Innehållsförteckning

• Varför en korrekt PDF är avgörande för dina byggprojekt

  • Vad som faktiskt står på spel

  • När DWG till PDF blir affärskritiskt

• De fyra bästa metoderna att konvertera DWG till PDF

  • När respektive metod passar

  • Jämförelse av konverteringsmetoder för DWG till PDF

• Metod 1 Så exporterar du direkt från AutoCAD och DWG TrueView

  • Export direkt i AutoCAD

  • Så gör du i DWG TrueView

  • När den här metoden är rätt val

• Metod 2 Gratis online-verktyg och PDF-skrivare

  • När online-konvertering fungerar

  • Var de brukar fallera

  • PDF-skrivare som reservlösning

• Rätt inställningar för skala lager och linjetjocklek

  • Skala som går att lita på

  • Lager och xrefs som måste följa med

  • Linjetjocklek text och PDF-kvalitet

• Felsökning och säkra arbetsflöden för anbudsunderlag

  • Vanliga fel i PDF från DWG

  • Säker delning av ritningar

• Från ritning till färdig kalkyl

Varför en korrekt PDF är avgörande för dina byggprojekt

En PDF används ofta som den faktiska arbetsritningen i anbudsskede, samordning och mängdning. Det spelar mindre roll att originalet är en DWG om inköpare, beställare eller underentreprenörer bara arbetar i PDF. Det är där beslut tas.

När PDF:n är korrekt exporterad ser alla samma linjer, samma skala och samma information. När den är slarvigt gjord uppstår fel som inte märks direkt. Ett rörstråk kan ligga kvar i originalfilen men saknas i PDF:n om ett lager inte kommit med. En sektionssymbol kan bli oläslig om linjetjocklek eller font faller bort. Då blir kalkylen osäker redan från start.

Vad som faktiskt står på spel

För en VVS-kalkylator handlar det sällan om filformat i sig. Det handlar om tre saker:

• Delbarhet: Beställare, projektörer och platsorganisation behöver kunna öppna underlaget direkt utan CAD-program.

• Spårbarhet: PDF är enklare att kommentera, versionsmärka och lägga med i anbudspaket.

• Tillförlitlighet: Mängder, omfattning och ritningsläsning måste ge samma resultat för alla som granskar underlaget.

En PDF som bara "ser okej ut" räcker inte när den ska användas för mängdning.

Det är därför jag alltid ser konverteringen som en del av kvalitetssäkringen. Om du tappar skala eller xrefs i exporten har du inte bara gjort en teknisk miss. Du har försämrat ditt anbudsunderlag.

När DWG till PDF blir affärskritiskt

I svensk bygg- och installationsbransch går ritningar ofta mellan flera aktörer på kort tid. Då måste PDF:n bära underlaget utan att någon behöver gissa. Särskilt i VVS märks det direkt när symboler, måttsättning eller färgstyrda system inte följer med rätt.

Det är också därför standardiserad export sparar mer än irritation. Den minskar risken att olika personer räknar på olika versioner av samma ritning.

De fyra bästa metoderna att konvertera DWG till PDF

Alla metoder fungerar inte lika bra i verkligheten. Vissa är bra när du snabbt behöver dela en ritning. Andra är rätt val när PDF:n ska användas för upphandling, mängdning eller granskning. Skillnaden ligger i hur mycket kontroll du har över skala, lager, xrefs och plot style.

Här är de fyra vanligaste vägarna när du ska konvertera DWG till PDF.

När respektive metod passar

1. Direkt från AutoCAD
   Bra när du har originalmiljön och behöver full kontroll över plot style, layout och kvalitet.

2. DWG TrueView
   Ett starkt alternativ när du inte har full AutoCAD-licens men ändå vill jobba på ett sätt som liknar ett professionellt CAD-flöde.

3. Online-konverterare
   Snabbt när det bara gäller att få fram en läsbar PDF. Sämre när ritningen är känslig eller ska användas som kalkylunderlag.

4. PDF-skrivare i Windows eller tredjepartsdrivrutin
   Fungerar för enkla utskrifter, men ger ofta mindre kontroll över tekniska detaljer.

Jämförelse av konverteringsmetoder för DWG till PDF

Praktisk regel: Om PDF:n ska ligga till grund för pris, mängd eller upphandling, välj en metod där du styr plot-inställningarna själv.

För många team är det klokt att skilja på "snabb delning" och "skarpt anbudsunderlag". Det är två olika behov. Samma tänk syns även i andra appar för byggbranschen, där verktyg för fältkommunikation inte alltid är rätt verktyg för kalkylprecision.

Metod 1 Så exporterar du direkt från AutoCAD och DWG TrueView

Det här är metoden jag litar mest på när ritningen ska användas i skarpt läge. Du får kontroll över layout, skala, plot style och vilka delar av ritningen som faktiskt hamnar i PDF:n. För anbud och mängdning är det avgörande.

Enligt Bluebeams svenska support om DWG till PDF är konvertering via DWG TrueView en standardmetod som används av över 70% av svenska ingenjörer. Samma källa anger att processen bevarar 100% av ritningens lager, annotationer och skalor, vilket minskar fel med upp till 95% jämfört med andra metoder.

Export direkt i AutoCAD

När du har AutoCAD är det enklaste att arbeta via PLOT eller export till PDF med rätt plotterkonfiguration. För VVS-ritningar använder jag alltid samma kontrollfrågor innan jag sparar:

• Rätt layout eller model space: Kontrollera att du exporterar från den vy som faktiskt ska ut.

• Rätt plotterfil: Välj en PDF-konfiguration som är avsedd för CAD-utskrift, inte en generell kontorsskrivare.

• Rätt papper: A1, A3 eller det format ritningen är projekterad för.

• Rätt plot style: CTB eller motsvarande måste följa projektets grafiska logik.

• Preview före export: Titta efter saknade xrefs, försvunna texter och felaktig beskärning.

För ett flerbostadshus med VVS-samordning är det särskilt viktigt att symboler, stamdragningar och texthöjder håller ihop när ritningen går från DWG till PDF. Om linjerna blir för tunna eller färgstyrningen inte följer med, blir ritningen svårare att läsa och lättare att misstolka.

Så gör du i DWG TrueView

DWG TrueView är ett bra val när du behöver professionell export utan att sitta med full AutoCAD-installation. Bluebeam beskriver följande arbetsgång i sin svenska guide:

1. Öppna DWG-filen i DWG TrueView

2. Välj Plott

3. Under skrivare eller plotter väljer du Bluebeam PDF i rullgardinsmenyn Namn

4. Klicka OK och spara filen

Det här är en enkel väg till en PDF som går att dela vidare i projektet utan att ritningens struktur tappas bort.

Om du måste välja mellan snabbast möjliga export och mest kontrollerad export för ett anbud, välj den kontrollerade.

När den här metoden är rätt val

AutoCAD och TrueView är starkast när PDF:n ska användas för mer än visning. Det gäller särskilt när du behöver:

• Behålla lagerinformation för granskning och efterarbete

• Säkra korrekt skala för mätning

• Hantera xrefs ordentligt innan ritningen går vidare

• Få konsekventa utskrifter mellan olika projekt och användare

Det är den mest solida vägen när underlaget ska tåla granskning från både beställare och intern kalkyl.

Metod 2 Gratis online-verktyg och PDF-skrivare

Gratislösningar fyller en funktion. Ibland behöver du bara få ut en PDF snabbt för att skicka en ritning till någon som saknar CAD-program. Då kan ett online-verktyg eller en enkel PDF-skrivare vara tillräckligt. Problemet uppstår när samma genväg används för anbud, mängdning eller underlag som flera discipliner ska arbeta vidare med.

Enligt den svenska sidan för FreePDFConvert kan onlineverktyg reducera konverteringstiden från minuter till sekunder, vilket enligt branschdata kan öka produktiviteten med 75% för kalkylatorer i små och medelstora företag. Samma källa hänvisar till att 92% av svenska VVS-entreprenörer hanterar DWG-filer dagligen, vilket förklarar varför snabb export är lockande.

När online-konvertering fungerar

För enklare behov kan onlineverktyg vara fullt rimliga:

• Snabb delning: Du behöver en PDF direkt för läsning, inte för exakt mätning.

• Tillfälligt behov: Du sitter utan AutoCAD eller TrueView på en annan dator.

• Enklare filer: Ritningen innehåller inte komplex lagerstruktur eller känslig projektdata.

Det är framför allt hastigheten som gör dem användbara. Vissa verktyg är smidiga när du står mellan möten och behöver få ut en fil utan installation.

Var de brukar fallera

I anbudsarbete räcker det inte att PDF:n öppnas. Den måste också vara pålitlig. Gratislösningar ger ofta sämre kontroll över sådant som är avgörande i tekniska ritningar:

• Skala: PDF:n kan se rätt ut på skärm men ge fel när någon mäter.

• Lager: Du vet inte alltid vad som bevaras och vad som plattas ut.

• Linjetjocklek: Tunnare VVS-dragningar och symboler kan bli svårlästa.

• Fonter och symboler: SHX-texter och specialsymboler kan bete sig oförutsägbart.

En snabb export är bra när du delar. Den är dålig när du räknar.

PDF-skrivare som reservlösning

Microsoft Print to PDF och liknande lösningar fungerar bäst som reservmetod. De kan vara tillräckliga för intern översikt eller enkel utskrift, men de är sällan mitt förstaval för tekniska underlag. Du får en PDF, men du får inte alltid en ritning som är trogen originalet på det sätt som kalkyl kräver.

Om en ritning ska prisas, mätas eller ligga till grund för samordning väljer jag hellre en metod där plot-inställningarna går att styra tydligt.

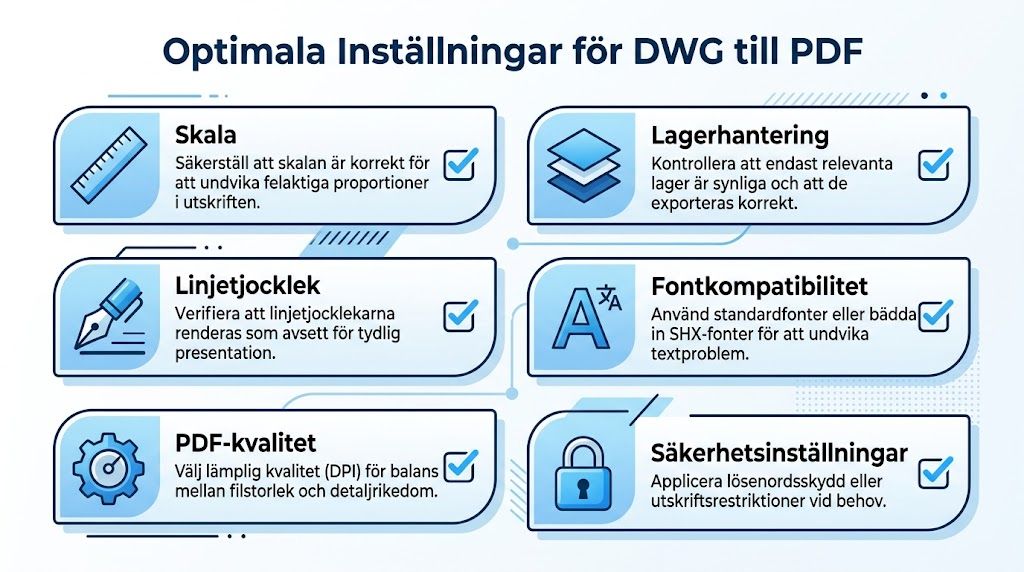

Rätt inställningar för skala lager och linjetjocklek

De flesta problem med att konvertera DWG till PDF handlar inte om själva exportknappen. De handlar om inställningarna före export. När skala, lager, xrefs, text eller plot style blir fel får du en PDF som kanske ser acceptabel ut, men som inte håller för professionellt arbete.

Enligt ZWSOFT:s genomgång av DWG till PDF visar interna tester på över 1 000 nordiska projektfiler att avancerad plotning med rätt inställningar för XREFs och plotstilar kan nå 99% lyckandegrad utan dimensionsförvrängning. Samma källa hänvisar till data från Sveriges Byggindustrier 2025 där 12% av projektförseningar kan härledas till skalningsfel i PDF-underlag.

Skala som går att lita på

Om PDF:n ska användas för mängdning måste skalan vara konsekvent. Det räcker inte att ritningen "ser rätt ut". Den måste ge rätt mått när någon kontrollerar den digitalt eller på utskrift.

Det första jag kontrollerar är om ritningen exporteras från rätt layout och med rätt pappersformat. Därefter tittar jag på plot area och att ingen automatisk anpassning till sida ligger på i bakgrunden. Det är en klassiker som sabbar mått utan att någon märker det direkt.

För dig som jobbar mycket med mängdning är det klokt att ha en fast rutin för kontrollmätning efter export. Behöver du repetera själva grunden finns en bra genomgång om hur man räknar ut skala.

Lager och xrefs som måste följa med

Lager är inte kosmetik. De är informationsbärare. I en VVS-ritning kan olika system, noteringar, måttsättning och samordningsunderlag ligga på separata lager. Om de plattas ihop eller tappas bort blir PDF:n sämre som arbetsdokument.

Xrefs är minst lika kritiska. Många ritningar bygger på externa referenser för arkitektbakgrund, stomme eller andra discipliner. När en xref saknas vid export får du en PDF som tekniskt sett är klar men praktiskt sett ofullständig.

Kontrollera därför alltid följande före export:

• Lagerstatus: Bara rätt lager ska vara påslagna. Onödiga lager skapar brus.

• Xrefs laddade: Ritningen ska vara komplett innan du plotterar.

• Viewport-kontroll: Rätt visning i layouten. Inte bara i model space.

• Multi-sheet: Om flera blad ingår måste du kontrollera att alla följer samma logik.

Missa inte att öppna den färdiga PDF:n i en separat läsare och jämföra mot DWG:n. Det fångar fel som previewn i CAD-miljön ibland missar.

Linjetjocklek text och PDF-kvalitet

Linjetjocklek avgör läsbarheten. I tekniska ritningar används tjocklek för att skilja huvuddragningar från bakgrund, synligt från dolt och viktigt från sekundärt. Om allting kommer ut lika tunt eller lika kraftigt blir ritningen trög att läsa.

Samma sak gäller text. Om SHX-fonter inte hanteras rätt kan beteckningar bli konstiga eller flytta sig. I VVS-ritningar märks det snabbt på komponentnummer, dimensionsangivelser och systemsymboler.

Arbeta med en enkel checklista innan du sparar:

1. Plot style stämmer med projektets standard

2. Linjetjocklek är testad i preview

3. Text är läsbar i full storlek och zoomad vy

4. PDF-kvaliteten är anpassad efter användning

5. Filstorleken är rimlig för delning men inte nedpressad så hårt att detaljer försvinner

För arkivering och vidare bearbetning är det ofta bättre att välja en något tyngre men stabil PDF än en extremt komprimerad fil som tappar detaljskärpa.

Det här är den del många hoppar över när tidspressen ökar. Just därför är den så viktig.

Felsökning och säkra arbetsflöden för anbudsunderlag

När en PDF blir fel är det sällan ett stort mystiskt problem. Ofta är det ett fåtal återkommande orsaker. Det gäller att känna igen dem snabbt och rätta till dem innan filen går vidare till beställare, inköp eller produktion.

Vanliga fel i PDF från DWG

Här är de problem jag oftast ser i praktiken:

• Texten ser konstig ut: Kontrollera fonter, särskilt om ritningen använder SHX.

• Delar av ritningen saknas: Titta först på xrefs och lagerstatus.

• PDF:n blir för stor: Se över bildinnehåll, kvalitet och om onödiga blad följer med.

• Skalan blir fel: Granska plot area, layout och eventuell automatisk sidanpassning.

En enkel vana hjälper mycket. Öppna alltid den färdiga PDF:n utanför CAD-programmet och kontrollmät en känd sträcka. Då ser du hur filen beter sig i den miljö där andra faktiskt kommer att använda den.

Säker delning av ritningar

Det som ofta glöms bort är säkerheten. Många använder online-konvertering av ren bekvämlighet, men ritningar innehåller ofta känslig projektinformation, metadata och kunduppgifter.

Enligt underlag som hänvisar till Svensk Byggtjänsts undersökning om molnbaserad konvertering rapporterade 62% av svenska byggföretag dataläckor vid molnbaserad konvertering. Samma underlag anger att säkra, EU Cloud Act-kompatibla plattformar som stödjer direktuppladdning av DWG kan minska denna risk med upp till 90%, och beskriver detta som viktigt i relation till nya PBL-krav.

Skicka inte känsliga anbudsritningar genom första bästa gratistjänst bara för att det går fort.

För små och medelstora installationsföretag är det klokt att ha en enkel policy:

• Lokala verktyg först när ritningen innehåller känslig data

• Kontrollerad delning i system där behörigheter går att styra

• Tydlig versionshantering så att rätt PDF cirkulerar

• Separat granskning innan underlaget går ut externt

Det sparar inte bara risk. Det sparar också tid som annars går åt till att reda ut vilken fil som faktiskt var den senaste.

Från ritning till färdig kalkyl

Bra PDF-export är en liten del av arbetsflödet, men den påverkar resten mer än många vill erkänna. Väljer du rätt metod och rätt inställningar får du ett underlag som går att dela, läsa, mäta och lita på. Väljer du fel genväg flyttar du bara problemet vidare till nästa person i kedjan.

För mig är grundregeln enkel. Ska ritningen användas för anbud eller mängdning måste PDF:n vara tekniskt trogen originalet. Skala, lager, xrefs, text och linjetjocklek är inte detaljer. De är själva förutsättningen för att kalkylen ska hålla.

När underlaget väl är rätt från början blir nästa steg mycket enklare, oavsett om du arbetar vidare i DWG eller PDF. Det gäller även när du bygger struktur runt hela projekteringen, som i ett APD-plan exempel för bättre planering.
