Bygg & VVS: Vad är en apd plan?

En APD-plan, eller arbetsplatsdispositionsplan, är en ritning som visuellt visar hur en byggarbetsplats ska organiseras för att vara säker och effektiv. I praktiken är den också ett arbetsverktyg för logistik, etablering och samordning, och enligt branschdata från SBUF uppdaterar endast 30% av byggprojekten sina APD-planer regelbundet.

Om du sitter mitt i projektering, uppstart eller etablering är det här ofta frågan bakom sökningen på vad är en apd plan: vad måste finnas med, vem ansvarar, och hur använder man den så att den faktiskt hjälper produktionen i stället för att bli ännu en ritning i pärmen? På svenska byggarbetsplatser märks skillnaden direkt. Antingen har du en plats där leveranser går in rätt väg, montörer hittar sina ytor och utrymningsvägarna är tydliga. Eller så har du upplag i fel zon, transporter som korsar varandra och folk som löser logistiken ad hoc.

För oss som jobbar med bygg, VVS och installation är APD-planen inte ett sidodokument. Den styr hur jobbet kan utföras på riktigt. Det gäller särskilt när flera entreprenörer delar samma ytor, när verksamhet pågår samtidigt som byggnation, eller när materialflöden måste tajmas hårt för att undvika stopp i produktionen.

Innehållsförteckning

• En byggarbetsplats är ett organiserat kaos – APD-planen är kartan

  • När ordning sparar mer än den kostar

  • Typiska tecken på att planen inte fungerar

• Vad en APD-plan innehåller

  • Det som alltid ska vara tydligt

  • Det som ofta missas i praktiken

• Lagar, krav och ansvar för APD-planen

  • Bas-P tar fram planen tidigt

  • Ansvar i vardagen på projektet

• APD-planen i praktiken för VVS och rörinstallationer

  • Rörlogistik fungerar inte på fri hand

  • Koppla APD till mängdning och kalkyl

• Vanliga misstag som kostar tid och pengar

  • Planen fryser fast trots att produktionen ändras

  • De som ska utföra jobbet får inte påverka

  • Fyra fel som återkommer

• Framtiden är digital – Dynamiska APD-planer i 4D

  • Varför 2D inte räcker hela vägen

  • Vad en dynamisk APD-plan faktiskt tillför

• Checklista för att skapa och granska en effektiv APD-plan

  • Kontrollpunkter att använda direkt

  • Två sätt att använda checklistan

En byggarbetsplats är ett organiserat kaos – APD-planen är kartan

Det märks tidigt när en arbetsplats saknar en fungerande APD-plan. Lastbilen kommer när kranen står upptagen. Rör ligger tillfälligt där någon hittade en ledig yta. Gångstråk blir genvägar för materialtransporter. Det ser kanske hanterbart ut första veckan, men när fler yrkesgrupper kommer in börjar konflikterna direkt.

På ett välstyrt projekt ser det annorlunda ut. Materialintag sker där det är tänkt. Etableringen stödjer produktionen i stället för att blockera den. Montörer vet var de ska lossa, var de får lagra och hur de tar sig genom platsen utan att störa andra flöden. Då fungerar APD-planen som den ska. Inte som en symbolisk bilaga, utan som kartan för hela arbetsplatsen.

För VVS- och rörentreprenörer blir det här extra tydligt. Våra material är ofta skrymmande, levereras i olika steg och måste komma fram i rätt ordning. Om någon annan redan tagit ytan vid schaktet, om tillfälliga eldragningar ligger fel eller om godsmottagningen inte är synkad med montagesequensen, då tappar laget tempo direkt.

När ordning sparar mer än den kostar

Skillnaden mellan en svag och en genomarbetad APD-plan syns inte bara i säkerheten. Den syns i hur många improviserade beslut som måste tas varje dag. Ju fler sådana beslut, desto mer tid går åt till att flytta saker, vänta på åtkomst eller lösa krockar mellan entreprenörer.

På de projekt som flyter bäst är APD-planen förankrad i verkligt arbete. Den speglar inte hur man önskar att platsen ska fungera, utan hur folk faktiskt måste röra sig, lyfta, lagra och montera.

Det är därför APD-planen behöver behandlas som produktion, inte administration. När platsorganisationen stämmer blir det lättare att hålla både takt och säkerhet. När den inte stämmer får projektet betala i omvägar, väntetid och onödiga störningar.

Typiska tecken på att planen inte fungerar

• Material ligger där det råkade få plats i stället för i planerade upplagszoner.

• Transporter korsar personalflöden och skapar onödiga risker.

• Tillfälliga ytor blir permanenta lösningar fast de aldrig var tänkta för det.

• Underentreprenörer jobbar runt planen eftersom den inte matchar verkligheten.

En bra APD-plan tar inte bort komplexiteten. Men den gör komplexiteten styrbar.

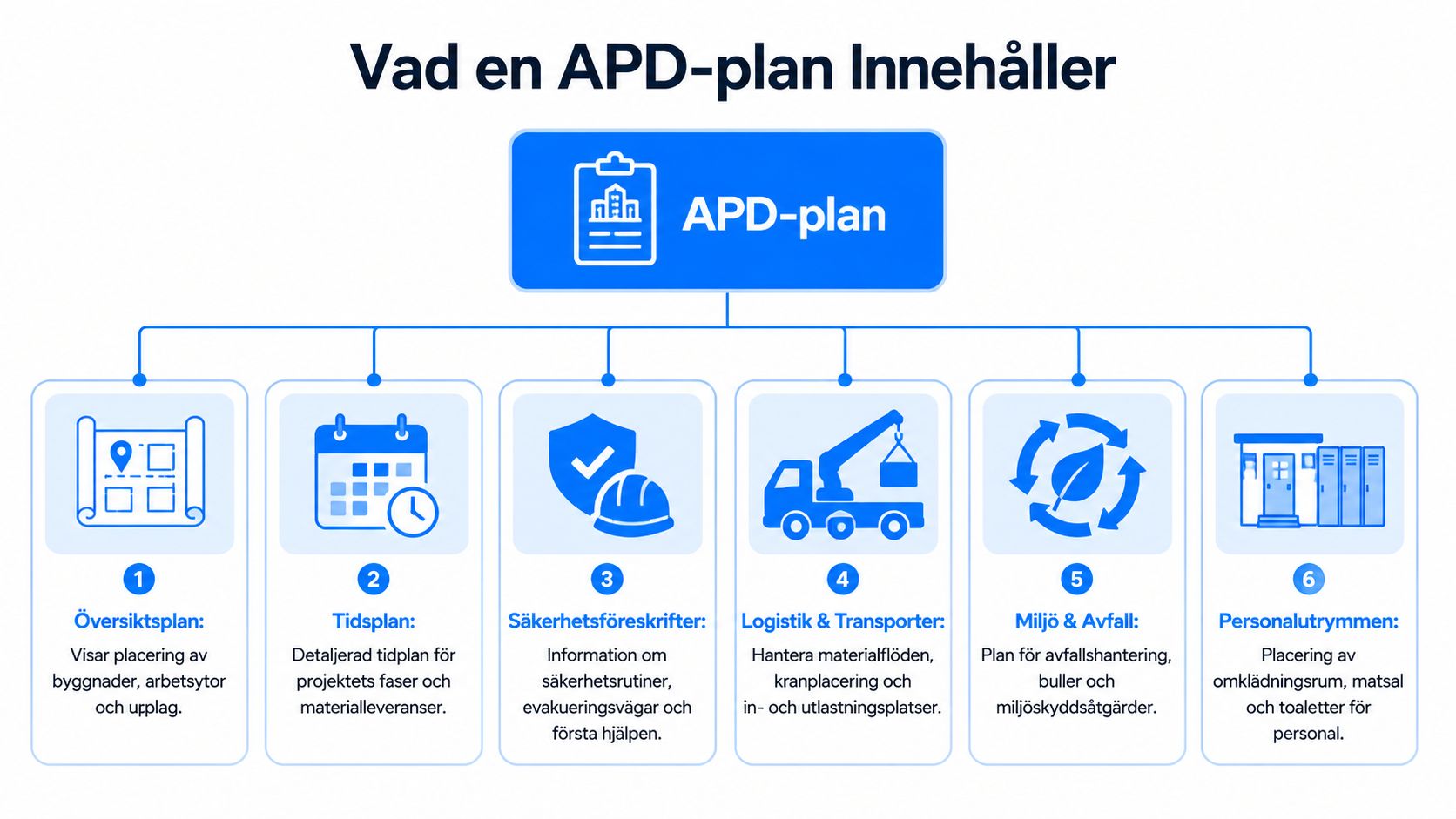

Vad en APD-plan innehåller

En APD-plan ska ge en tydlig bild av hur arbetsplatsen är organiserad här och nu. Den ska också hjälpa alla att förstå hur platsen används, var riskerna finns och hur logistik och etablering ska fungera utan att störa produktionen.

Det här är kärnan. APD-planen visar konkret placering av etableringsområde, transportvägar, kranpositioner, utrymningsvägar, personalutrymmen, materialintag, första hjälpen, brandsläckare och ledningar för el och vatten. För komplexa projekt är det ofta viktigt med visualiseringar för olika tidpunkter i byggprojektet, enligt Botkyrka kommuns beskrivning av APD-plan.

Det som alltid ska vara tydligt

När jag granskar en APD-plan letar jag först efter om grundstrukturen verkligen går att läsa av utan tolkning. Om den kräver muntlig förklaring för att förstås är den oftast för svag.

• Etableringsytor och bodar måste vara placerade så att de stödjer produktionen, inte tar de bästa åtkomstlägena.

• Transportvägar ska visa hur fordon kommer in, lossar och lämnar platsen utan att blockera andra flöden.

• Kranar och lyftzoner behöver ligga rätt i förhållande till montagepunkter, upplag och säkerhetszoner.

• Utrymningsvägar och säkerhetspunkter ska vara enkla att hitta, också för tillfälliga besökare och leverantörer.

• Mediaförsörjning som el och vatten måste vara inritad så att tillfälliga lösningar inte krockar med installationer eller transporter.

För installationssidan tillkommer alltid en praktisk fråga: går det faktiskt att få in materialet där det ska användas, eller visar ritningen bara en teoretisk placering?

Det som ofta missas i praktiken

Många APD-planer visar etableringen bra men säger mindre om den löpande driften på platsen. Det är där problemen börjar. En plan som bara visar bodar och staket, men inte hur dagens logistik ska fungera, hjälper inte montören som står med en leverans av rördelar klockan sju på morgonen.

Det är också vanligt att planen inte visar tidsberoende förändringar. På en arbetsplats flyttar sig behovet av lossningsytor, upplag och åtkomst hela tiden. Därför behöver man i komplexa projekt ofta flera versioner eller en uppdaterad modell per skede. Vill du se hur det kan se ut i praktiken finns det bra genomgångar i den här artikeln om exempel på APD-plan.

Praktisk regel: Om APD-planen inte visar var leveransen ska in, var materialet ska mellanlagras och hur montaget når sin arbetsyta, då är planen inte färdig för produktion.

En användbar APD-plan svarar snabbt på tre frågor: var får vi vara, hur kommer vi fram och vad får inte blockeras.

Lagar, krav och ansvar för APD-planen

Ansvaret för APD-planen börjar inte när bodarna ställs upp. Det börjar i planerings- och projekteringsskedet. Där avgörs om arbetsplatsen får en fungerande struktur eller om produktionen ska försöka lösa grundproblemen senare ute på plats.

En central punkt är att Bas-P ansvarar för att ta fram arbetsmiljöplan och APD-plan under planerings- och projekteringsskedet. Det kräver bred kännedom om konstruktionsplanering och logistik, enligt den här genomgången om Bas-P och APD-planering.

Bas-P tar fram planen tidigt

Det här får praktiska följder. APD-planen ska inte vänta tills produktionen nästan ska starta. I tidiga skeden behöver man redan väga in hur etablering, transporter, tillfälliga installationer och säkerhetsflöden ska fungera. På komplexa projekt, särskilt där verksamhet pågår samtidigt, blir den tidiga samordningen avgörande.

För installationsföretag betyder det att man inte kan komma in sent och tro att logistikfrågorna löser sig längs vägen. Ledningsvägar, materialintag, montageordning, lyftbehov och placering av utrustning måste in i diskussionen innan platsen låser sig.

Ansvar i vardagen på projektet

Det formella ansvaret ligger alltså tidigt hos Bas-P, men en APD-plan fungerar bara när fler än en roll använder den aktivt. Huvudentreprenören behöver driva den i produktionen. Bas-U behöver säkerställa att genomförandet följer arbetsmiljökraven. Underentreprenörer behöver läsa planen, ifrågasätta det som inte fungerar och få in sina behov innan problemen blir fysiska på arbetsplatsen.

Här uppstår ofta ett glapp. En person ansvarar för dokumentet, men ingen tar fullt ansvar för hur det används i vardagen. Då får du en plan som finns juridiskt men inte operativt.

En APD-plan är sällan för dålig för att någon ritade fel. Den är oftare för dålig för att rätt personer inte var med när den togs fram.

Det är därför ansvarskedjan måste kompletteras med faktisk förankring. Annars får du ordning på pappret men inte på byggplatsen.

APD-planen i praktiken för VVS och rörinstallationer

För VVS är APD-planen nära kopplad till hur montaget över huvud taget kan genomföras. Rör, prefabricerade delar, gasflaskor, pumpgrupper och installationsmaterial tar plats, kräver rätt hantering och kommer sällan i ett enda samlat leveransfönster. Om logistikytorna inte matchar produktionsordningen spelar det ingen roll hur bra ritningen är i övrigt.

SBUF-data som återges av Bams visar att 25% av förseningar i installationsprojekt beror på dålig logistikplanering, och att 40% av budgivningen misslyckas på grund av osäkerhet. Därför är det kritiskt att integrera mängdning och materialflöden i APD-planen, särskilt för mindre och medelstora VVS-företag, enligt Bams ordlista om APD-plan.

Rörlogistik fungerar inte på fri hand

Det klassiska felet är att man planerar lossning och upplag generellt, men inte per installationsskede. Ett rörpaket som står "inom området" hjälper inte om montörerna måste bära det genom flera andra entreprenörers arbetszoner. Detsamma gäller gasflaskor, tillfälliga svetsytor och materiel som kräver skyddad lagring.

Det som fungerar bättre är att dela upp APD-arbetet i verkliga VVS-frågor:

• Var tas materialet emot när leveransen anländer?

• Vilken väg går det vidare till rätt plan, schakt eller teknikrum?

• Vilken yta är avsatt för mellanlagring utan att blockera andra moment?

• När ska leveransen komma i förhållande till montage, inte bara till inköp?

• Vilken utrustning krävs för lyft, intern transport och säker hantering?

Små avsteg i början blir snabbt stora problem senare. Om tillfälliga lagringsytor hamnar fel får man dubbla förflyttningar. Om lyft inte synkas med kranresurser eller hisskapacitet står materialet still. Om leveranser kommer för tidigt blir arbetsplatsen ett lager. Kommer de för sent står montaget still.

Koppla APD till mängdning och kalkyl

Här finns en praktisk möjlighet som många missar. APD-planen ska inte bara tala om var saker ska stå. Den kan också användas som stöd för hur man räknar på jobbet. När mängder, leveransordning och logistikbehov kopplas ihop blir anbudet mer realistiskt.

Det gäller särskilt för rörentreprenörer. Om kalkylen vet ungefär vilka materialvolymer som ska in per skede blir det lättare att planera upplag, interntransporter och bemanning. Då ser man tidigare om en föreslagen lossningszon är för liten, om godsmottagningen måste delas upp eller om vissa delar måste prefabriceras annorlunda för att fungera på plats.

För att komma dit behöver man få bättre ordning på ritningsunderlaget. Ett enkelt första steg är att säkra rätt skala och underlag i mängdningen. Den som vill fördjupa det arbetet kan läsa mer om hur man räknar ut skala i ritningar.

Det finns också digitala arbetssätt där ritningsanalys, mängdning och APD-logik kopplas samman. FutureCalc AB är ett sådant verktyg för ritningsanalys och mängdning i VVS-projekt, där underlag från PNG, PDF och CAD kan användas för att få fram mängder och kostnadsunderlag som sedan kan relateras till logistik och etableringsbehov.

När APD-planen används redan i kalkylskedet blir den ett konkurrensverktyg. Då räknar du inte bara på vad som ska monteras, utan också på hur det faktiskt går att genomföra.

Vanliga misstag som kostar tid och pengar

De dyraste APD-misstagen är sällan dramatiska första dagen. De smyger in som små avvikelser som alla accepterar för att få jobbet att rulla. Efter ett par veckor har de blivit normaliserade, och då kostar de både tempo och kontroll.

Planen fryser fast trots att produktionen ändras

Det här är kanske det vanligaste. APD-planen tas fram, sätts upp på väggen och blir sedan i praktiken historisk. Under tiden flyttar sig arbetsmomenten, nya entreprenörer kommer in och åtkomstvägar förändras. Men planen ser likadan ut.

Resultatet blir att folk börjar jobba efter muntliga överenskommelser i stället. Då tappar man den gemensamma bilden. Leverantörer får olika besked. Nya montörer hittar inte. Säkerhetsflöden försvagas.

Det här hade kunnat undvikas med ett tydligt arbetssätt för uppdatering, versionering och återföring från produktionen.

De som ska utföra jobbet får inte påverka

En annan klassiker är att APD-planen ser bra ut i mötesrummet men inte fungerar ute på plats. Ofta beror det på att montörer, arbetsledare och underentreprenörer får se planen först när den redan är låst.

Då dyker de praktiska invändningarna upp för sent. En föreslagen upplagsyta ligger för långt från montagepunkten. En infart fungerar dåligt för långgods. En lossningsyta sammanfaller med annan produktion. Allt går att lösa, men nu under tidspress.

Den bästa APD-planen är inte den snyggaste. Det är den som folk på plats faktiskt följer utan att behöva uppfinna egna sidolösningar.

Fyra fel som återkommer

• Statiska lösningar för ett rörligt projekt. Planen uppdateras inte när platsen förändras.

• För lite inflytande från underentreprenörer. Viktiga logistikbehov för installationer kommer in för sent.

• Krockande flöden. Gångtrafik, truckar, kranlyft och materialintag blandas utan tydlig prioritet.

• Fel fokus i granskningen. Man granskar ritningens utseende i stället för hur arbetsplatsen ska fungera timme för timme.

Det är lätt att tro att APD-problem löser sig med fler regler. Ofta är lösningen enklare än så. Bättre dialog, tätare uppdateringar och tydligare koppling till faktisk produktion.

Framtiden är digital – Dynamiska APD-planer i 4D

Den traditionella APD-planen är ofta en 2D-ritning som visar arbetsplatsen vid ett visst tillfälle. Problemet är att byggarbetsplatsen nästan aldrig står still. Ytor byter funktion, transporter flyttas, montage sker i etapper och tillträden förändras. Därför räcker inte statiska planer hela vägen, särskilt inte i installationsintensiva projekt.

Enligt branschdata från SBUF uppdaterar endast 30% av byggprojekten sina APD-planer regelbundet. Samma underlag beskriver också att en dynamisk APD-plan i 4D integrerar tidsplanen och hanterar förändringar, men att få resurser visar hur det ska implementeras i installationsbranschen i praktiken, enligt rapporten om dynamisk APD-planering i 4D.

Varför 2D inte räcker hela vägen

2D-planen har fortfarande sin plats. Den är enkel att kommunicera, snabb att skriva ut och fungerar bra för grundläggande orientering. Men så fort projektet blir mer tätt eller fler beroenden måste samordnas i tid, börjar begränsningarna märkas.

Det gäller särskilt i VVS-projekt där materialflödet är stegvis. Teknikrum byggs upp i sekvenser. Schakt behöver åtkomst under begränsade tidsfönster. Leveranser måste matcha montage, inte bara kalenderbokningar. En statisk plan visar var något ska ske. Den visar sämre när samma yta ska användas av någon annan nästa vecka.

Vad en dynamisk APD-plan faktiskt tillför

En dynamisk APD-plan i 4D lägger på tidsdimensionen. Då blir det möjligt att se hur arbetsplatsen ska fungera per skede. Det ändrar sättet man planerar på.

• Lossningszoner kan flyttas mellan etapper i stället för att blockera samma yta hela projektet.

• Materialupplag kan anpassas efter kommande montage så att rätt volym finns nära arbetsytan vid rätt tid.

• Säkerhetszoner och tillträden kan justeras när produktionen förändras.

• Samordningen blir tydligare för hela laget eftersom alla ser samma aktuella lägesbild.

Det här öppnar också för bättre digital integration. Verktyg som Bluebeam används redan av många för granskning och markering. När den typen av arbetsflöde kombineras med digital mängdning, tidskoppling och uppdaterad logistik får APD-planen en annan funktion. Den blir ett styrmedel, inte bara en orienteringsritning. Den som vill jämföra fler digitala arbetssätt kan titta på den här genomgången av appar för byggbranschen.

En dynamisk APD-plan gör inte projektet enklare. Den gör förändringarna synliga i tid, innan de blir stopp i produktionen.

Det är där den verkliga nyttan ligger. Inte i att ritningen blir mer avancerad, utan i att beslut kan tas på ett bättre underlag medan det fortfarande går att styra utfallet.

Checklista för att skapa och granska en effektiv APD-plan

Det här är den del som ska gå att ta med till nästa projekteringsmöte, byggstart eller samordning med huvudentreprenören. En effektiv APD-plan är tydlig, förankrad och användbar i produktion. Är den inte det, behöver den justeras innan problemen blir fysiska på arbetsplatsen.

Kontrollpunkter att använda direkt

Två sätt att använda checklistan

• När du skapar en ny plan. Börja med flödena först, inte bodarna. Fråga hur material, människor och maskiner ska röra sig genom platsen innan du bestämmer fasta ytor.

• När du granskar någon annans plan. Testa den mot ett konkret arbetsmoment. En leverans av rör, ett lyft till teknikrum eller ett montage i schakt visar snabbt om planen fungerar på riktigt.

Om du bara ska kontrollera tre saker, kontrollera dessa: går det att leverera utan konflikt, går det att montera utan omväg och går det att utrymma utan tvekan.
