Mästra symboler vvs ritning med vår kompletta guide

Du sitter med en VVS-ritning i PDF, anbudet ska ut innan dagen är slut, och en symbol i schaktet ser nästan rätt ut men inte helt. Den typen av osäkerhet kostar mer än många vill erkänna. En feltolkad symbol påverkar inte bara en rad i mängdlistan. Den kan slå på material, tidplan, samordning och i värsta fall ansvarsfördelning senare i projektet.

I kalkylarbetet händer det här oftast inte som ett dramatiskt misstag, utan som små felkedjor. En dold ledning läses som synlig. En apparat uppfattas som standard men är projektspecifikt märkt i en slips. En pump eller shuntgrupp räknas fel därför att symbolen är ritad korrekt enligt konsultens system men tolkad utifrån ett annat. När det väl upptäcks har flera personer redan jobbat vidare på fel underlag.

Det är också därför symboler vvs ritning inte är en fråga om att bara kunna “läsa ritning”. Det handlar om att läsa enligt rätt standard, i rätt sammanhang och med rätt kontrollpunkter. Historiskt har manuella ritningsmätningar i VVS-projekt i södra Sverige orsakat 40% av kalkylavvikelser, och från 1975 till idag har digitalisering minskat detta med 35%, men i små och medelstora VVS-företag kvarstår en felprocent på 22% i budgivning på grund av symboltolkning enligt LTH:s underlag om ritningsmätning och kalkylavvikelser.

Fel i ritningsläsning börjar sällan med fel kompetens. De börjar oftare med tidspress, otydliga underlag och att ingen stannar upp vid första avvikelsen.

Bra ritningsläsning i VVS kräver därför tre saker samtidigt. Du behöver känna igen symbolen, förstå varför den ser ut som den gör och avgöra hur den ska tolkas i just den ritningen. Det är där många guider blir för tunna. De visar tecknet, men inte logiken bakom.

Innehållsförteckning

• Inledning: Risken med en feltolkad VVS-ritning

  • Var felet oftast börjar

  • Vad feltolkningen kostar i vardagen

• Svenska Standarder som Styr VVS-Symboler

  • SS 32260 som gemensamt språk

  • SS 32271 och linjetypernas betydelse

  • Standard räcker inte utan disciplin

• Visuell Referensguide till Vanliga VVS-Symboler

  • Värmesystem

  • Ventilationssystem

  • Sanitetssystem

  • Slips och symbolförklaring

• Förkortningar på VVS-Ritningen Du Måste Kunna

  • Vanliga förkortningar på VVS-ritningar

  • Så använder du förkortningarna rätt

• Tolka Symboler i Sitt Sammanhang på Ritningen

  • Börja med systemet, inte med enstaka symboler

  • Kontrollera att symbol, linjeföring och mått beskriver samma verklighet

  • Vanliga feltolkningar i verkliga underlag

• Automatiserad Mängdning med AI och FutureCalc

  • Var AI ger mest nytta

  • Så fungerar arbetsflödet i praktiken

• Framtiden för VVS-Symboler: Från 2D till 3D och BIM

  • När 2D-logik möter BIM

  • Vad som krävs framåt

• Vanliga Frågor och Svar om VVS-Symboler

  • Vad gör jag om jag hittar en symbol som inte finns i standarden?

  • Hur skiljer sig svenska VVS-symboler från internationella standarder?

  • Har symbolerna juridisk betydelse vid tvist?

  • Räcker det att känna igen de vanligaste symbolerna?

  • Vad är det viktigaste att kontrollera först på en okänd VVS-ritning?

  • Är AI ett bra stöd för tolkning av symboler?

Inledning: Risken med en feltolkad VVS-ritning

En kalkylator får sällan perfekta handlingar. Ofta kommer underlaget sent, med revideringar i flera filer, olika lagerdisciplin och symboler som ser självklara ut först när man redan har bestämt sig. Just där uppstår risken. Den som läser för snabbt låser sin tolkning innan ritningen egentligen är kontrollerad.

I VVS blir konsekvensen direkt praktisk. Räknar du fel på antal apparater, fel längd på rördragning eller misstolkar en dold installation som öppen, då blir anbudet skevt. Antingen lämnar du pengar på bordet, eller så går du in för lågt och får äta av marginalen när projektet väl drar igång.

Var felet oftast börjar

Det vanligaste problemet är inte att symbolen är helt okänd. Problemet är att den läses isolerat. På en riktig ritning måste symbolen bedömas ihop med linjetyp, text, rumsplacering, systemtillhörighet och ibland även med andra blad i serien.

Tre typiska startpunkter för fel är:

• Liknande symboler i olika system: En komponent ser bekant ut men tillhör ett annat system än du först antar.

• Bristfällig symbolförklaring: Ritningen innehåller lokala avvikelser som inte fångas upp om slipsen hoppas över.

• Tidspress i mängdning: Någon mäter först och validerar sen. Det fungerar sällan på tekniska system.

Praktisk regel: Om en symbol påverkar mängd, inköp eller montageordning ska den alltid verifieras mot ritningens egen logik, inte bara mot minnesbilden från tidigare projekt.

Vad feltolkningen kostar i vardagen

I vardagsarbetet syns kostnaden som omtag. Projektledaren skickar fråga till konsult. Kalkylatorn får korrigera mängdlistan. Inköp måste hålla igen tills underlaget är säkrat. Montören ute i produktion får sedan bära följden av att handlingen inte var läst med rätt noggrannhet från början.

Det här är också skälet till att erfarna VVS-projektörer är så noga med symboldisciplin. När ritningen håller en konsekvent standard går samordningen snabbare. När den inte gör det, då ökar friktionen i varje led.

Svenska Standarder som Styr VVS-Symboler

Den som jobbar professionellt med symboler vvs ritning behöver ha en tydlig grund att stå på. I Sverige är den grunden inte konsultens personliga stil eller vilket CAD-bibliotek som råkade användas i senaste projektet. Den bygger på standard.

Den primära standarden för symboler i svenska VVS-ritningar är SS 32260, som specificerar grafiska representationer för värme-, ventilations- och sanitetsinstallationer. Den kompletteras av SS 32271, som definierar linjetyper, till exempel heldragna för synliga rör och prickade för dolda, enligt SIS beskrivning av SS 32260 och tillhörande ritteknik.

SS 32260 som gemensamt språk

SS 32260 fungerar i praktiken som ritningens grammatik. När projektör, kalkylator, installatör och besiktningsman läser samma symbol på samma sätt minskar risken för att underlaget tolkas olika i olika led. Det är där standarden gör verklig nytta.

Det här märks tydligast i projekt där flera discipliner arbetar tätt ihop. En VVS-symbol ska inte bara vara korrekt inom sitt eget system. Den måste också vara läsbar i en samgranskning där el, bygg och styr tittar på samma ritningspaket.

SS 32271 och linjetypernas betydelse

Många underskattar linjetyperna. Det är ett misstag. Skillnaden mellan synligt och dolt system påverkar både mängdning och produktionsplanering. En prickad linje är inte bara en grafisk detalj. Den berättar något om läge, åtkomst och ofta montageförutsättning.

När ritningar blandar linjetyper slarvigt uppstår nästan alltid följdfrågor:

• Är ledningen dragen i vägg eller i schakt

• Är komponenten åtkomlig för service

• Ska mängden räknas från plan eller krävs kontroll mot sektion

Den typen av frågor blir dyra om de lämnas öppna.

Standard räcker inte utan disciplin

Det som fungerar är enkel konsekvens. Samma symbol används för samma funktion. Samma linjetänk följs genom hela serien. Samma beteckningslogik återkommer i plan, sektion och apparatlista.

Det som inte fungerar är lokala speciallösningar utan tydlig förklaring. Erfarna kalkylatorer accepterar avvikelser om de är väl dokumenterade. De tappar förtroendet direkt när ritningen ser standardiserad ut men ändå smyger in egna varianter utan förklaring.

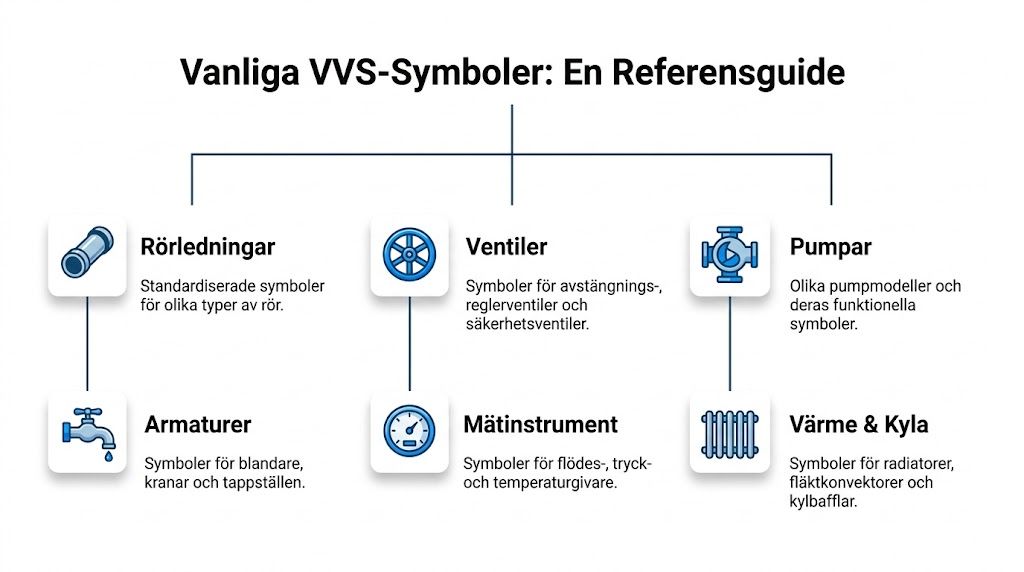

Visuell Referensguide till Vanliga VVS-Symboler

Det praktiska arbetet börjar sällan i standarddokumentet. Det börjar i ritningen framför dig. Därför behöver man en snabb mental katalog över vanliga symbolfamiljer och hur de brukar användas i skarpa handlingar.

Den här typen av översikt är särskilt nyttig när du växlar mellan projektörer, kommunala handlingar och entreprenadunderlag med olika presentationsnivå. Symbolen är bara första ledtråden. Funktionen framgår först när du kopplar symbolen till systemet.

Värmesystem

I värmesystemen möter du ofta symboler för radiatorer, pumpar, shuntgrupper, värmeväxlare och olika typer av ventiler. Här är den vanligaste fallgropen att man identifierar komponenten rätt men missar funktionen i systemet. En pump i huvudkretsen ska inte hanteras på samma sätt som en pump i en lokal grupp.

Titta därför alltid efter tre saker samtidigt:

• Placering i flödet: Sitter komponenten före eller efter fördelning, växlare eller reglering.

• Märkning intill symbolen: Koden avgör ofta om det är huvudkomponent eller delsystem.

• Relation till isolering och schakt: Samma symbol kan ha olika kalkylpåverkan beroende på läge.

Ventilationssystem

Ventilationen blir snabbt rörig om du bara tittar på enskilda tecken. Don, aggregat, kanaler, spjäll och givare måste läsas som ett sammanhängande luftflöde. På planritning ser många komponenter små och lika ut, men deras betydelse ändras helt beroende på kanaldragning och anslutning.

Det som brukar fungera bäst är att först identifiera aggregatets logik och därefter läsa don och grenkanaler utåt. Om du börjar i små symboler längst ute i systemet tappar du ofta helheten.

En symbol för ett don säger mindre än dess läge, anslutning och textmärkning tillsammans.

Sanitetssystem

I sanitetsritningar är symbolerna oftast mer igenkännbara för fler i projektet. WC, tvättställ, golvbrunn, blandare, tappställe och spillvattenanslutning är vanliga exempel. Men just därför slarvar man ibland med kontrollen.

I kalkylskedet ska du inte nöja dig med att se att ett tvättställ finns. Du behöver läsa om symbolen är kopplad till kallvatten, varmvatten, avlopp, eventuell VVC och om placeringen påverkar rördragning genom vägg eller bjälklag.

Slips och symbolförklaring

Enligt expert-specifikationer i SS 32260 och märkstandarden VVS-SÖ från Region Skåne krävs det att alla VVS-ritningar inkluderar en anpassad förklaringslista, slips, för att definiera symboler för komponenter som isolering och shuntgrupper, enligt CADdirekts VVS-manual med märkning och symbolhantering.

Det här är ingen kosmetisk detalj. Slipsen är ofta det som avgör om en ritning går att mängda säkert. Särskilt i projekt där konsulten använder projektanpassade kombinationer av standardsymbol, textkod och lokala beteckningar.

Praktiskt bör du läsa slipsen så här:

1. Börja med avvikande symboler. Standarddelarna känner du ofta igen ändå.

2. Kontrollera isolering, shuntgrupper och specialkomponenter. Där gömmer sig ofta kalkylskillnaden.

3. Jämför mot plan och sektion. Om symbolförklaringen inte matchar verklig användning på bladet ska du ställa fråga.

Förkortningar på VVS-Ritningen Du Måste Kunna

Symbolerna bär sällan hela informationen själva. På de flesta ritningar är det förkortningarna runt symbolerna som avgör om tolkningen blir rätt. Den som kan läsa grafiken men missar beteckningarna får ändå en ofullständig bild.

I praktiken varierar förkortningar mellan kontor, men vissa återkommer så ofta att de måste sitta. Tabellen nedan fungerar som en snabb referens i kalkyl- och granskningsskedet.

Vanliga förkortningar på VVS-ritningar

Så använder du förkortningarna rätt

Läs aldrig förkortningen lösryckt. Samma bokstäver kan betyda olika saker beroende på konsultens märkdisciplin. Därför ska förkortningen alltid kontrolleras mot symbol, system och ritningens egen förklaringsdel.

Ett enkelt arbetssätt är att markera alla oklarheter direkt vid första läsningen. Väntar du till slutet blandas verkliga avvikelser ihop med rena läsfel.

Tolka Symboler i Sitt Sammanhang på Ritningen

Du sitter med en planritning där en ventil ser korrekt ut enligt symbolförklaringen, men ledningsdragningen runt den går inte ihop med sektionen. Det är i den situationen feltolkningar uppstår. Själva symbolen är sällan problemet. Problemet är att den läses utan sitt systemsammanhang.

En användbar ritningsläsning kopplar alltid ihop tre saker. Vad symbolen föreställer. Varför den ser ut som den gör enligt standard och projektets symbolförklaring, ofta med stöd i SS 32260 eller kontorets tillämpning av den. Hur den faktiskt fungerar i plan, sektion och schema när du ska projektera, granska eller mängda.

Börja med systemet, inte med enstaka symboler

Följ huvudstråket först. Se var systemet matas, hur det fördelas och var det avslutas. Därefter går du ner på grenledningar, apparater och anslutningar.

Det arbetssättet sparar tid och minskar felläsning. En golvbrunn, en radiatorventil eller en avstängning säger ganska lite var för sig. Samma symbol får först teknisk betydelse när du ser vilket system den tillhör, vilken riktning flödet har och om placeringen stämmer mot rumsfunktionen.

Jag kontrollerar normalt tre saker direkt:

• var systemet börjar och slutar

• var delsystem byter funktion eller dimension

• om planritning, sektion och principskiss beskriver samma lösning

Kontrollera att symbol, linjeföring och mått beskriver samma verklighet

En korrekt symbol räcker inte om linjetypen visar något annat eller om måttsättningen motsäger placeringen. Det här är en vanlig fallgrop i reviderade underlag, särskilt när delar av ritningen har uppdaterats men inte hela samordningen.

För kalkyl påverkar det mer än många tror. Om höjd, skala eller dragning är oklar blir det svårt att bedöma verklig rörlängd, antal genomföringar och om montage sker öppet, dolt eller i schakt. Därför behöver skalan kontrolleras tidigt. Den som vill repetera det arbetssättet kan läsa FutureCalcs genomgång av hur man räknar ut skala.

Om måttkedjan säger en sak och symbolplaceringen en annan börjar kontrollen i systemlogiken, sedan i sektion och detalj.

Vanliga feltolkningar i verkliga underlag

De flesta läsfel upptäcks inte genom att studera symbolen isolerat, utan genom att leta efter motsägelser i underlaget.

Typiska varningssignaler är:

• Symbol utan tydlig anslutning: Komponenten är inritad, men det går inte att följa kopplingen till rätt system.

• Rätt symbol på fel plats: Exempelvis en komponent som fungerar tekniskt i schemat men som inte är rimlig i rummets användning eller installationsutrymme.

• Måttsatt utrustning med bruten logik i linjeföringen: Ofta ett tecken på att en revision har gjorts delvis.

• Olika redovisning i plan och sektion: Samma objekt finns, men nivå eller orientering stämmer inte mellan vyerna.

• Liknande symboler med olika funktion: Det händer ofta för ventiler, don och avsättningar där små grafiska skillnader får stor praktisk betydelse i mängdningen.

Här märks också varför standarden spelar roll. Symbolen är inte bara en grafisk markering. Den är en överenskommelse som ska göra ritningen läsbar mellan projektör, kalkylator, montör och granskare. När den överenskommelsen bryts, eller används slarvigt, ökar behovet av manuell kontroll direkt.

Gissa inte färdigt ritningen. Markera avvikelsen, jämför med övriga blad och begär klargörande innan du låser mängd eller lösning. Det är snabbare än att rätta en felaktig kalkyl eller en beställning som byggde på en feltolkad symbol.

Automatiserad Mängdning med AI och FutureCalc

En kalkyl kan se rimlig ut hela vägen till anbud, och ändå vara fel därför att tio små symboltolkningar gick åt samma håll. Det är den typen av fel som gör automatiserad mängdning intressant i VVS. Inte för att ersätta fackkunskap, utan för att fånga upp repetitiva moment tidigare och mer konsekvent.

Manuell mängdning fungerar bra när underlaget är tydligt, samordnat och färdigreviderat. I verkliga projekt kommer ofta PDF:er med varierande kvalitet, sena ändringar och blad där symbolik, lagerstruktur och benämningar inte är helt konsekventa. Då går mycket tid åt till att identifiera objekt, jämföra blad och kontrollera om samma komponent redan är räknad någon annanstans.

AI-baserad ritningstolkning hjälper främst i den delen av arbetet. Modellen läser symboler, linjer och mönster i stora mängder underlag snabbare än en kalkylator gör manuellt. Resultatet blir bäst när ritningen följer svensk praxis och symbolerna används konsekvent. Där syns också kopplingen mellan vad symbolen är, varför den ser ut som den gör enligt standard, och hur den faktiskt ska tolkas i mängdningen.

Var AI ger mest nytta

Den stora tidsvinsten ligger sällan i själva klickandet. Den ligger i att systemet kan sortera fram objekt, gruppera liknande symboler och flagga sådant som avviker från mönstret. Då kan granskningen läggas där risken är högst.

I praktiken brukar AI ge bäst effekt i tre lägen:

• Täta installationsritningar: många liknande objekt på liten yta

• Stora underlag med många blad: risk för dubbelräkning och missade avgreningar

• Underlag med återkommande symbolik: bra för maskinell igenkänning och snabbare klassning

Däremot måste vissa saker fortfarande kontrolleras manuellt. AI har svårare när symboler överlappar, när revisionsmoln skymmer information, eller när samma funktion redovisas olika mellan plan, schema och detalj. Därför behöver den som granskar resultatet förstå både systemuppbyggnaden och ritningslogiken.

Så fungerar arbetsflödet i praktiken

Ett fungerande upplägg brukar se ut så här:

1. Ladda in underlaget. PDF, CAD eller bildfiler förs in i systemet.

2. Identifiera objekt och stråk. Modellen söker efter symboler, linjetyper och återkommande mönster.

3. Granska osäkra träffar. Fokus ska ligga på avvikelser, inte på att manuellt kontrollera allt från början.

4. Exportera mängder. Underlaget går vidare till kalkyl, inköp eller anbudsarbete.

Det här arbetssättet ställer högre krav på kontrollrutinen, inte lägre. En erfaren kalkylator accepterar inte ett maskinellt uttag rakt av. Man jämför mot systemgränser, rimlighetsbedömer antal och fångar upp det som ritningen själv redovisar oklart.

Samma princip gäller i andra typer av ritningsbaserad planering. Det syns tydligt i FutureCalcs exempel på APD-planer och hur underlagets struktur påverkar tolkning och uttag.

Den bästa automatiseringen tar bort rutinjobbet och lämnar kvar det tekniska omdömet där det hör hemma.

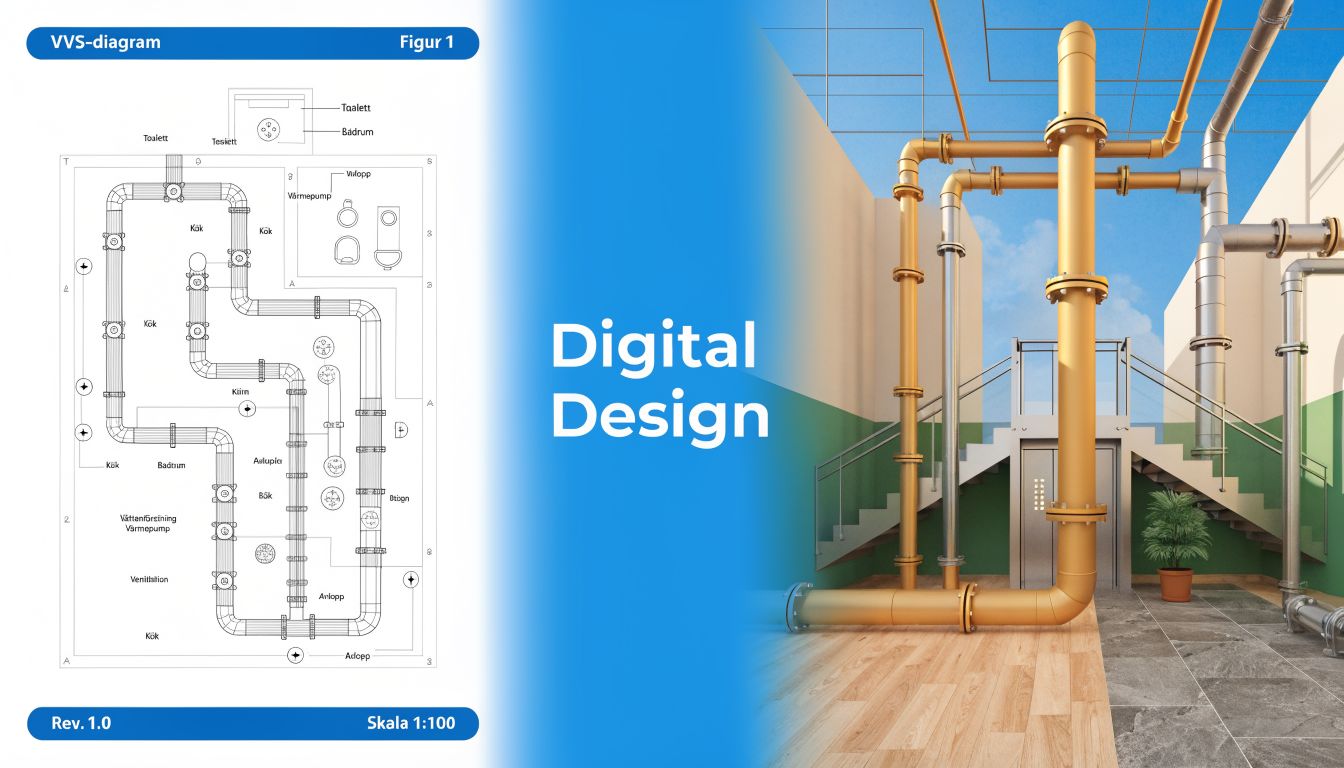

Framtiden för VVS-Symboler: Från 2D till 3D och BIM

Branschen arbetar fortfarande mycket med 2D-underlag, men fler projekt flyttar tyngdpunkten mot BIM och IFC. Det förändrar hur symboler fungerar. I 2D representerar symbolen en komponent grafiskt. I BIM bär objektet ofta på egenskaper, relationer och systemdata som inte syns på samma sätt i plan.

När 2D-logik möter BIM

Här uppstår ett glapp som många märker först när de ska kalkylera. En tydlig 2D-symbolik översätts inte alltid rent till 3D-objektens struktur i IFC. Objekt kan vara korrekt modellerade men dåligt klassade för mängdning. Eller tvärtom, se tydliga ut i modellen men sakna den konsekvens som krävs för säkert uttag.

Enligt en branschrapport från Byggföretagen uppger 68% av VVS-entreprenörer att felaktig symboltolkning i BIM-modeller orsakar 15–20% av förseningarna i kalkylprocesser, ett problem som förvärras av brist på vägledning för 3D-symbolhantering, enligt underlaget om BIM, symboltolkning och kalkylförseningar.

Det här är inte ett argument mot BIM. Det är ett argument för bättre översättning mellan ritningslogik och objektslogik.

Vad som krävs framåt

Tre saker blir avgörande framöver:

• Bättre modellstruktur: Objekt i BIM måste vara konsekvent klassade för att kunna mängdas säkert.

• Dubbel kompetens: Kalkylatorn behöver förstå både traditionell ritningssymbolik och digital objektsdata.

• Verktyg som hanterar båda världarna: Många företag kommer länge arbeta med både PDF-underlag och BIM-modeller parallellt.

Det är också därför diskussionen om digitalisering inte bara handlar om programvara. Den handlar om standardisering, datadisciplin och vem som faktiskt kvalitetssäkrar modellen innan den används i anbud. För ett bredare perspektiv på digitala verktyg i produktion och kalkyl är FutureCalcs översikt över appar för byggbranschen en relevant läsning.

Vanliga Frågor och Svar om VVS-Symboler

Vad gör jag om jag hittar en symbol som inte finns i standarden?

Börja med ritningens slips eller symbolförklaring. Finns symbolen inte där heller ska du inte anta funktion utifrån utseende. Markera avvikelsen och ställ en projekteringsfråga. Det är särskilt viktigt om symbolen påverkar mängd, materialval eller samordning med andra discipliner.

Hur skiljer sig svenska VVS-symboler från internationella standarder?

Skillnaden ligger sällan i att allt ser helt annorlunda ut. Problemet är snarare att logiken, märkningen och linjeföringen inte alltid följer samma praxis. Därför blir svenska projekt säkrare när du utgår från svensk standard och inte försöker översätta på fri hand från tidigare internationella jobb.

Har symbolerna juridisk betydelse vid tvist?

Ja, men aldrig isolerat. I en tvist bedöms ritningen tillsammans med beskrivningar, handlingars status, märkning, hänvisningar och övriga kontraktsdokument. En symbol kan vara central, men bara om den går att läsa konsekvent i sitt sammanhang.

Räcker det att känna igen de vanligaste symbolerna?

Nej. Det räcker för en första orientering, men inte för säker kalkyl eller produktion. Det som avgör kvaliteten i arbetet är om du också kan läsa linjetyp, systemkoppling, placering och ritningens egna avvikelser.

Vad är det viktigaste att kontrollera först på en okänd VVS-ritning?

Jag skulle börja i den här ordningen:

• Ritningens status: Är det bygghandling, relationshandling eller något däremellan.

• Slips och märkning: Utan den vet du inte om standarden har kompletterats lokalt.

• Systemlogik: Följ huvudstråken innan du börjar räkna detaljer.

• Samstämmighet mellan blad: Plan, sektion och apparatlista måste peka åt samma håll.

Är AI ett bra stöd för tolkning av symboler?

Ja, om underlaget håller rimlig kvalitet och om någon kunnig granskar resultatet. AI är stark på att hitta, sortera och mäta i stora ritningsmängder. Men den sista bedömningen kräver fortfarande yrkeskunnande.
