Mäta ut 90 graders vinkel: En guide för byggproffs

Du står ofta där med samma typ av problem. Ritningen visar ett rent hörn, men ute på plats ska vinkeln fungera mot verklig grund, verkliga väggar och verkliga rördragningar. En liten avvikelse i början räcker för att nästa moment ska börja kärva. Plötsligt stämmer inte centrumavstånd, genomföringar hamnar snett och montören får börja kompensera i stället för att montera.

Det är därför mäta ut 90 graders vinkel aldrig är en skolboksfråga i byggbranschen. Det är en produktionsfråga, en kvalitetsfråga och i många fall en lönsamhetsfråga. På en öppen yta kan en enkel metod räcka långt. I ett VVS-schakt, ett installationsutrymme eller i en samordnad ritningsgranskning räcker det ofta inte att “höfta rätt” eller lita på att någon annan redan kontrollerat vinkeln.

Innehållsförteckning

• Varför en exakt 90-graders vinkel är kritisk i byggprojekt

  • Små avvikelser blir stora följdfel

  • Vinkeln påverkar både kvalitet och affär

• Klassiska metoder på byggplatsen – Vinkelhake och 3-4-5-regeln

  • När vinkelhaken räcker

  • Så gör du med 3-4-5-regeln

  • När den manuella metoden fungerar bäst

• Moderna verktyg för överlägsen noggrannhet

  • När laser slår tumstock

  • Vilket verktyg passar vilket jobb

• Kontrollera vinklar digitalt i PDF- och CAD-ritningar

  • Så granskar du en PDF manuellt

  • Vad som brukar gå fel på kontoret

• Vanliga mätfel och hur du undviker dyra omarbeten

  • Felen som uppstår ute på plats

  • Därför blir VVS extra känsligt

  • Jämförelse av mätmetoder för 90° vinklar

• Automatiserad vinkelkontroll med FutureCalc

  • När manuell granskning inte skalar

  • Vad ett automatiserat arbetssätt förändrar

Varför en exakt 90-graders vinkel är kritisk i byggprojekt

Det märks sällan direkt när vinkeln är lite fel. Problemet visar sig i nästa led. En vägglinje som driver några millimeter fel, en installationsskena som måste tvingas på plats, ett rör som inte möter enligt tänkt sträckning. Till slut står flera yrkesgrupper och väntar på att någon ska mäta om, kapa om eller bygga om.

I professionella projekt är en rät vinkel inte bara en snygg lösning. Den styr hur väl olika byggdelar möter varandra, hur lätt montaget går och hur mycket tolerans som finns kvar när nästa entreprenör tar vid. Det gäller särskilt i samordnade miljöer där stomme, prefab, VVS och el ska fungera ihop utan improvisation.

Små avvikelser blir stora följdfel

På en altan eller en grundsyning märks det snabbt om ett hörn driver. I ett teknikrum märks det senare, och då blir det dyrare. När en vinkel avviker börjar montören ofta lösa problemet lokalt. Det kan fungera för stunden, men då flyttas felet bara vidare i kedjan.

Vanliga följder är:

• Tidsförlust i produktionen: Laget får stoppa upp och kontrollmäta innan nästa moment.

• Onödigt spill: Material kapas om eller byts ut för att passa ett läge som aldrig borde ha uppstått.

• Sämre slutresultat: Installationer hamnar i spänn, linjer bryts och toleranser äts upp.

• Sämre kalkylutfall: Det som såg effektivt ut i anbudet blir tungrott ute på plats.

En exakt 90-graders vinkel sparar inte bara mättid. Den sparar följdfel.

Vinkeln påverkar både kvalitet och affär

På byggplatsen är det lätt att se vinklar som ett utförandefel. I kalkyl och projektstyrning är det lika mycket en riskpost. Om ritning, utsättning och montage inte bygger på samma kontrollnivå får du en kedja där varje led lägger in sin egen osäkerhet.

Det här blir extra tydligt i installationsprojekt. Trånga schakt, genomföringar, konsoler och rörstråk lämnar lite utrymme för justering i efterhand. Därför behöver byggproffs kunna två saker samtidigt. Först den klassiska platsmätningen som faktiskt fungerar i verkligheten. Sedan den digitala kontrollen som fångar avvikelser innan de blir produktionstid.

Klassiska metoder på byggplatsen – Vinkelhake och 3-4-5-regeln

De klassiska metoderna fungerar fortfarande. Inte för att de är gamla, utan för att de bygger på enkel geometri och tydlig kontroll. På mindre jobb räcker ofta en bra vinkelhake. På större ytor, eller när du ska mäta ut 90 graders vinkel mellan linor och utsatta punkter, är 3-4-5-regeln fortfarande en av de mest pålitliga metoderna på byggplatsen.

När vinkelhaken räcker

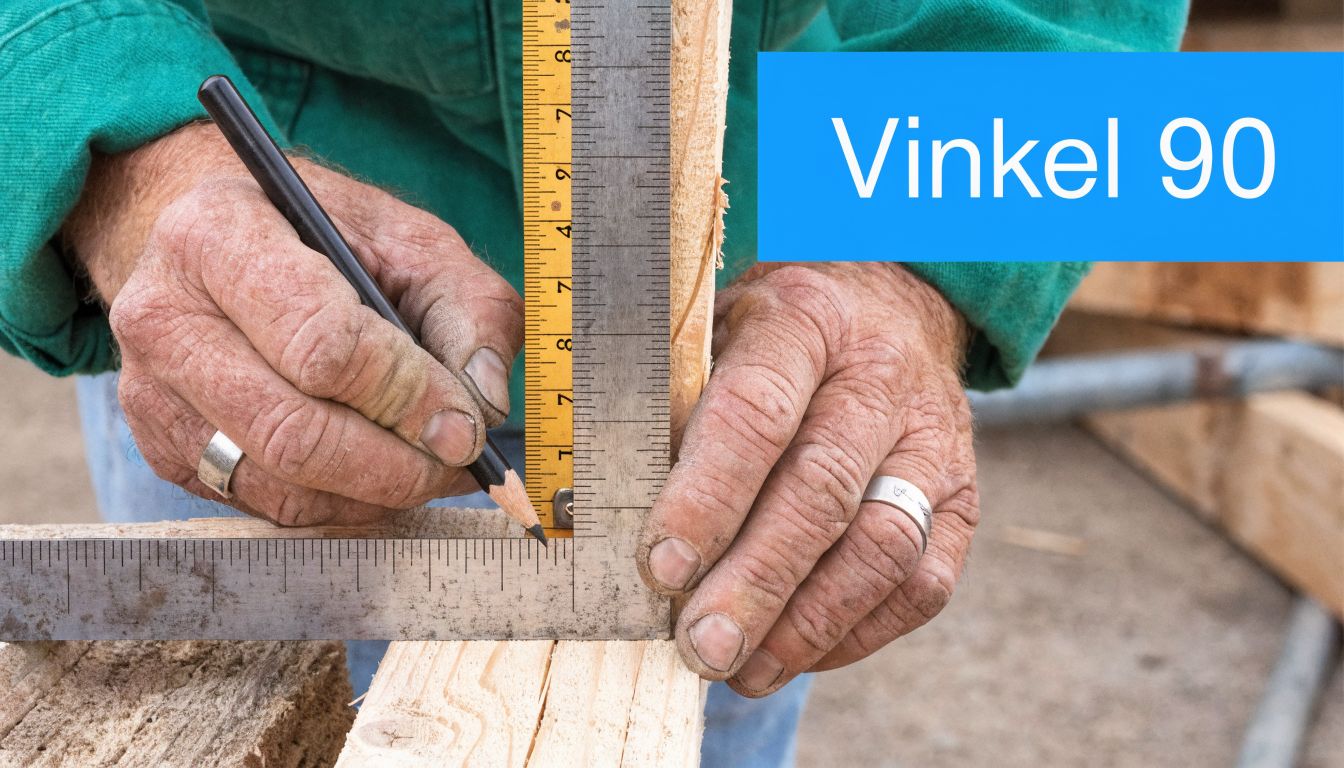

En stor vinkelhake är snabb när du kontrollerar hörn i snickeri, skivmontage, regelväggar eller mindre montagepunkter. Den är bäst när du har korta avstånd och ett underlag som redan är någorlunda rakt. Fördelen är tempot. Du får direkt besked utan uppspända snören eller extra mätsteg.

Men vinkelhaken har sina begränsningar:

• Kort räckvidd: Den visar hörnet lokalt, inte linjens riktning längre ut.

• Kräver anläggningsyta: Ojämna kanter eller skräp på underlaget ger snabbt fel avläsning.

• Svag på större utsättningar: För grund, plintar och längre rörstråk behövs en metod som bär över större avstånd.

Så gör du med 3-4-5-regeln

När du ska mäta ut en rät vinkel på större ytor används Pythagoras i praktiken. Metoden är enkel, men bara om du gör varje steg noggrant.

1. Utgå från en fast referenspunkt. Det kan vara gavelfot, hörn på grund eller en markerad montagelinje.

2. Spänn upp två snören från samma startpunkt.

3. Mät 3 enheter längs det ena snöret, till exempel 300 cm, och markera punkten.

4. Mät 4 enheter längs det andra snöret, till exempel 400 cm, och markera.

5. Mät diagonalen mellan markeringarna. När diagonalen är exakt 500 cm har du 90 grader, enligt 3² + 4² = 5².

För större utsättningar fungerar samma princip med uppskalning. På svenska byggplatser är 300-400-500 cm ofta praktiskt eftersom det passar bra med tumstock på 5 meter och ger tydligare kontroll på exempelvis altaner, plintlinjer och grundutstick.

Praktisk regel: Är ytan större, skala upp måtten. Principen är densamma, men avläsningen blir tryggare.

Med 3-4-5-regeln och en kalibrerad tumstock går det att nå ±1 mm/m, i linje med SIS-standarder för byggmätverktyg. Samma genomgång visar också att metoden kan minska behovet av ommätningar med upp till 40% vid VVS-rörinstallationer enligt branschdata från Byggotekniks genomgång av Pythagoras sats med tumstock.

När den manuella metoden fungerar bäst

Den här metoden är stark när du har fri yta, tydliga referenspunkter och möjlighet att spänna snören ordentligt. Den passar bra för:

• Grund och utsättning: Hörn på platta, plintar och enklare marknära konstruktioner.

• Trä och stomkomplettering: Altaner, regelverk och utvändiga linjer.

• Enkla installationslägen: När det finns plats att mäta ut sträckan utan att störa andra system.

Det som inte fungerar lika bra är trånga lägen. I schakt, bakom installationer eller nära genomföringar får du ofta inte plats med full skala. Då börjar den manuella metoden tappa sin styrka, inte för att den är fel, utan för att miljön inte tillåter den att användas rätt.

Moderna verktyg för överlägsen noggrannhet

Den manuella metoden är fortfarande grunden. Men på större jobb, längre avstånd eller när flera arbetslag ska jobba mot samma utsättning räcker det ofta inte med tumstock och snöre. Då är det de digitala verktygen som avgör om arbetet flyter eller om laget får springa tillbaka och verifiera varje linje.

När laser slår tumstock

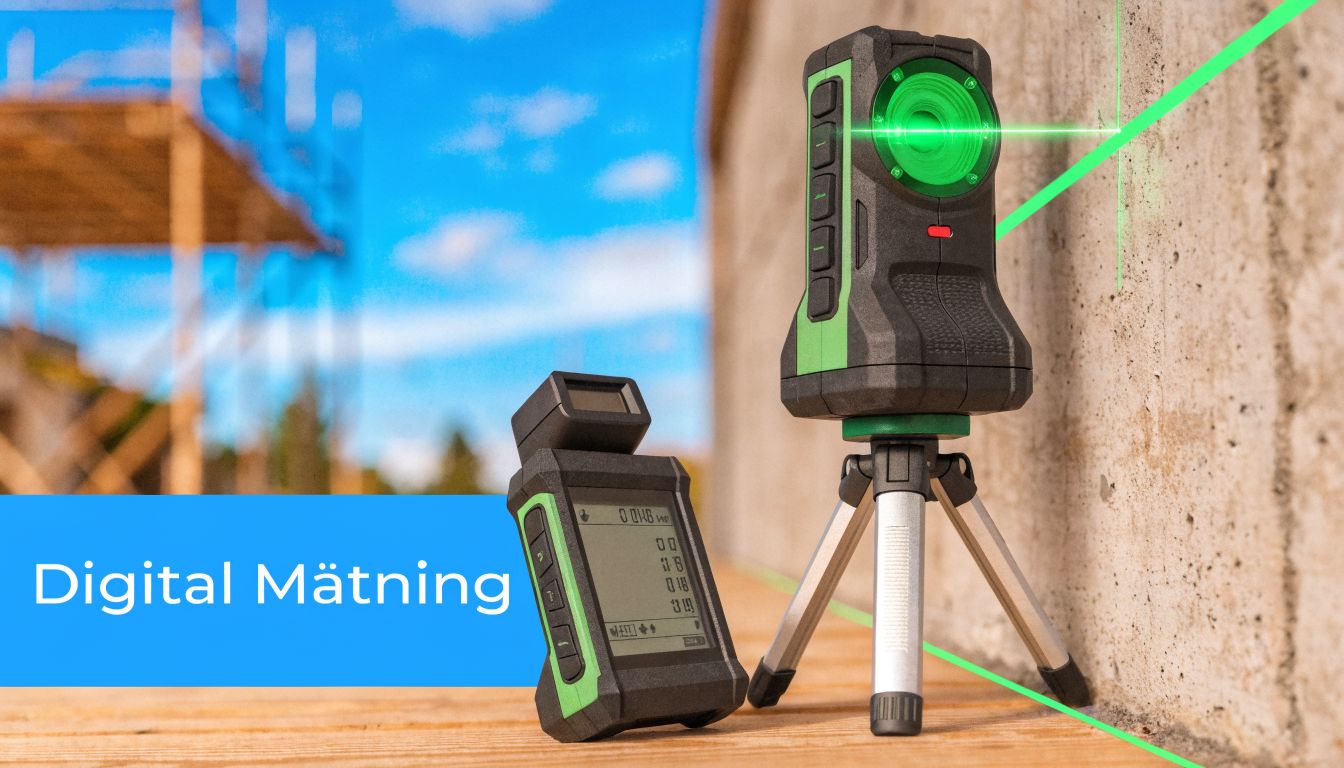

Vid storskaliga mätningar, som ett 5,5 meters utstick från en grund, kan manuella tumstocksmetoder ge 2-3 cm fel per 10 m på ojämn mark. Det problemet påverkar upp till 45% av grundläggningsprojekt i vissa regioner. Digitala lasermätare erbjuder i stället ±1 mm över 50 meter, vilket ligger i linje med kraven i svenska byggnormer som AMA Hus, enligt diskussionen och sammanställningen i den här tråden om att få fram en 90-graders vinkel.

Det här är skälet till att laser blir standard så fort jobbet växer. Du får inte bara bättre precision. Du får också en referens som hela laget kan arbeta mot utan att någon behöver hålla i ena änden av tumstocken.

Vilket verktyg passar vilket jobb

Alla digitala verktyg löser inte samma problem. Det är där många köper rätt utrustning men använder den fel.

För VVS och installation är kombinationen ofta bäst. En laser sätter huvudlinjen. En digital avståndsmätare verifierar kritiska mått. En lokal kontroll görs sedan där montaget faktiskt sker.

Den som vill bygga ett mer digitalt arbetssätt på plats har nytta av att jämföra fler verktyg och arbetsflöden i den här genomgången av appar för byggbranschen.

När underlaget är ojämnt eller avståndet växer ska du sluta kämpa med manuell metod och byta verktyg.

Kontrollera vinklar digitalt i PDF- och CAD-ritningar

Många fel uppstår inte ute på plats. De följer med dit. Om vinkeln är fel i underlaget, eller om ritningen tolkas fel i kalkyl- och granskningsskedet, hjälper det inte att montören mäter noggrant senare. Därför behöver projektledare och kalkylatorer kunna kontrollera vinklar redan i PDF och CAD innan jobbet går ut i produktion.

Så granskar du en PDF manuellt

Manuell kontroll i PDF fungerar, men bara om du är disciplinerad. Först måste skalan vara rätt. Sedan behöver du välja ett känt referensmått och verifiera att ritningen inte har förvanskats vid export eller utskrift. Därefter kan du använda programmets mätfunktion för att kontrollera linjer, hörn och geometrier.

Ett praktiskt arbetssätt ser ofta ut så här:

1. Kalibrera ritningen mot ett känt mått. Kontrollera till exempel en måttsatt vägglinje.

2. Lås rätt vy och rätt lager. Onödiga lager skapar lätt feltolkning.

3. Mät den aktuella vinkeln i ritningsverktyget.

4. Jämför mot omkringliggande geometri. En ensam vinkel säger sällan allt.

5. Dokumentera avvikelsen direkt så att kalkyl, projektering och produktion jobbar mot samma notering.

Om du arbetar med PDF-underlag är det avgörande att förstå hur skalan påverkar varje mätning. Den här guiden om hur man räknar ut skala är användbar som kontroll innan du börjar läsa av vinklar.

Vad som brukar gå fel på kontoret

Det stora problemet med manuell ritningsgranskning är inte att verktygen saknas. Problemet är mängden repetition. När någon sitter med många ritningar, många samordningspunkter och många små avvikelser ökar risken för missar snabbt.

Vanliga felkällor är:

• Felkalibrerad PDF: Ett litet skalfel ger fel i varje efterföljande mätning.

• Fel referenslinje: Den som mäter mot fel objekt får en korrekt mätning av fel sak.

• Bristande lagerkontroll i CAD: Dolda eller överlappande objekt lurar ögat.

• Tidsbrist: När flera underlag ska granskas på kort tid prioriteras ofta de uppenbara felen, inte de små vinkelfel som senare ställer till problem.

På enkla jobb går det här att hantera manuellt. På större MEP-underlag blir det tungt. Särskilt när samma kontroll ska upprepas i flera discipliner och sedan föras vidare till kalkyl, inköp och montage.

Vanliga mätfel och hur du undviker dyra omarbeten

De flesta mätfel är inte avancerade. De är vardagliga. Ett snöre är inte tillräckligt spänt. Underlaget lutar mer än någon trodde. Ett verktyg har tappats, slitits eller aldrig kalibrerats om. Felet i sig kan vara litet, men om det upptäcks sent blir följden nästan alltid större än själva avvikelsen.

Felen som uppstår ute på plats

När en klassisk metod inte fungerar är det sällan teorin som är problemet. Det är utförandet.

Tre återkommande fel sticker ut i praktiken:

• Slaka snören: Om linan inte är ordentligt spänd flyttar sig referensen under själva mätningen.

• Ojämn mark: På lutande eller mjuka underlag blir avståndet rätt i plan men fel i verkligt läge.

• Okontrollerade verktyg: En tumstock, vinkelhake eller laser som inte längre visar rätt skapar systematiska fel.

Kontrollpunkten som saknas före mätning blir nästan alltid ommätning efteråt.

Därför blir VVS extra känsligt

I Sverige härstammar 68% av installationsfelen i VVS-projekt från avvikande vinklar, ofta i trånga utrymmen där traditionella mätmetoder är opraktiska. Det lyfts som en central orsak till läckage och omarbeten i den här sammanställningen om 90 graders vinkel i VVS-sammanhang.

Det här förklarar varför generiska guider ofta missar kärnan för installationssidan. På en öppen yta kan du alltid skala upp 3-4-5. I ett schakt kan du inte det. Runt rörgenomföringar, konsoler och befintliga system får du sällan plats att bygga upp full geometri med snören och tumstock. Då blir det avgörande att veta när man ska byta metod i stället för att försöka pressa in en platsmetod i ett läge där den inte passar.

Jämförelse av mätmetoder för 90° vinklar

En enkel rutin minskar många fel redan innan första mätningen:

• Kontrollera referensen först: Mät aldrig från en punkt som inte själv är verifierad.

• Välj metod efter miljö: Öppen yta och trångt schakt kräver inte samma verktyg.

• Säkerställ verktygets skick: Slitna eller okalibrerade verktyg ska bort ur kedjan.

• Stäm av mot ritning tidigt: Fältmätning och underlag måste tala samma språk.

Automatiserad vinkelkontroll med FutureCalc

När ritningsmängden blir stor faller den manuella kontrollen på samma punkt varje gång. Den är för beroende av tid, individuell noggrannhet och konsekvent handlag. Det går att mäta enstaka vinklar för hand i PDF eller CAD. Det är betydligt svårare att göra samma kontroll snabbt och enhetligt över många ritningar, många discipliner och många anbud.

När manuell granskning inte skalar

I installationsprojekt är det sällan själva principen som är svår. Utmaningen är volymen. Du ska läsa PDF, CAD, detaljblad och ibland reviderade filer från flera håll. Varje manuell kontroll tar tid. Varje omtag kostar fokus. Varje missad avvikelse följer med in i kalkyl, inköp och produktion.

För den typen av arbete blir automatiserad ritningsanalys logisk. I stället för att en person letar upp, mäter och verifierar geometrier en och en, låter man systemet läsa underlaget först och flagga det som kräver mänsklig bedömning.

Vad ett automatiserat arbetssätt förändrar

FutureCalc AB beskriver sin plattform som en lösning där ritningar i PDF och CAD kan analyseras med upp till 95% noggrannhet på standardritningar, med särskilt fokus på rörinstallationer och tekniska system. Det är relevant just för vinklar, eftersom de ofta ingår i ett större sammanhang med mängdning, sträckor, samordning och kalkyl, inte bara i en enskild kontrollpunkt.

Det praktiska värdet ligger i tre saker:

• Konsekvens i granskningen: Samma typ av kontroll upprepas utan att kvaliteten driver mellan personer eller sena kvällar.

• Snabbare beslutsunderlag: Kalkylatorer och projektledare får tidigare besked om vad som måste granskas djupare.

• Mindre dubbelarbete: Ritningsanalys, kontroll och vidare bearbetning kan hållas ihop i samma arbetsflöde.

Den som vill se hur arbetsflödet är upplagt kan läsa mer om FutureCalcs funktioner för ritningsanalys och mängdning.

För proffs i VVS, MEP och kalkyl är det här inte en ersättning för fackkunskap. Det är ett sätt att använda fackkunskapen där den gör mest nytta. Inte på repetitiv mätning, utan på bedömning, samordning och beslut.

FutureCalc AB hjälper entreprenörer, kalkylatorer och projektledare att gå från manuell ritningsgranskning till snabbare och mer enhetlig mängdning i PDF, JPG, PNG och CAD. Om du vill minska osäkerheten i kalkylen och få bättre kontroll över tekniska underlag kan du läsa mer hos FutureCalc AB.
